Illuminazione led pista di go-kart con proiettori industriali led
La progettazione dell’illuminazione a LED per la pista di go-kart
è una delle applicazioni illuminotecniche più complesse.
È necessario rispettare molte norme sull’inquinamento luminoso e sull’antiabbagliamento dei piloti.
Una sfida maggiore si presenta quando la pista deve essere illuminata con pali già esistenti,
poiché bisogna soddisfare il committente senza dover rifare tutto da capo,
cercando di sfruttare al meglio le risorse disponibili.
Un esempio concreto di illuminazione a LED per la pista di go-kart si trova a Roma.
Questa pista era dotata di sette pali da 9 metri,
di cui quattro centrali e tre laterali disposti negli angoli,
su cui erano montati venti proiettori industriali a ioduri metallici da 1000 watt.
Uno degli aspetti da valutare è il consumo energetico associato a questo tipo di illuminazione a LED.
Pre intervento
| Tipologia di lampada | Numero di lampade | Consumo Kwh | Ore di accensione | Totale |
| Ioduri 1000w | 20 | 1,2 | 1080 | 10886,40 € |
| 10886,40 € |
Come possiamo vedere il costo medio dell’energia, nonostante l’esigue ore di funzionamento era di circa €10.886,00
Previsione di spesa post intervento
Abbiamo dovuto affrontare il problema dell’efficienza energetica,
che però volevamo migliorare, aumentando notevolmente la luminosità del tracciato,
che presentava una scarsa illuminazione.
Per questo motivo abbiamo eseguito il calcolo illuminotecnico,
prevedendo un livello minimo di luce sulla pista di 100 lux.
Abbiamo quindi pianificato l’installazione di lampade con diverse ottiche, che vanno dai 60° ai 20 gradi,
al fine di illuminare in modo ottimale l’intero tracciato, pur rispettando le limitazioni imposte dai pali.
Se avessimo optato per l’utilizzo di proiettori industriali economici,
avremmo dovuto utilizzare lampade a LED con almeno il doppio di potenza rispetto a quelle già previste.
Tuttavia, questa scelta non avrebbe portato ad un risparmio energetico, contrariamente alle intenzioni del committente.
Cosa prevede il regolamento
Illuminazione
Per un utilizzo notturno o Indoor, sarà necessario prevedere una luminosità assoluta da 100 a 200 Lux a terra
(con una variazione fra minimo e massimo illuminamento a terra non maggiore del 10%),
secondo la categoria della licenza
(100 Lux a terra per le categorie C, D, E; 200 Lux a terra per le categorie A e B).

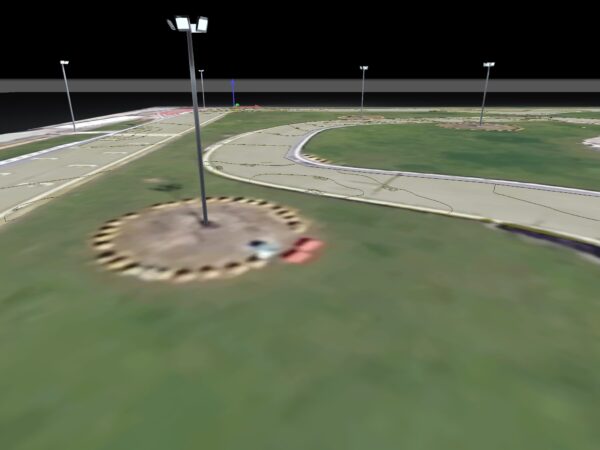

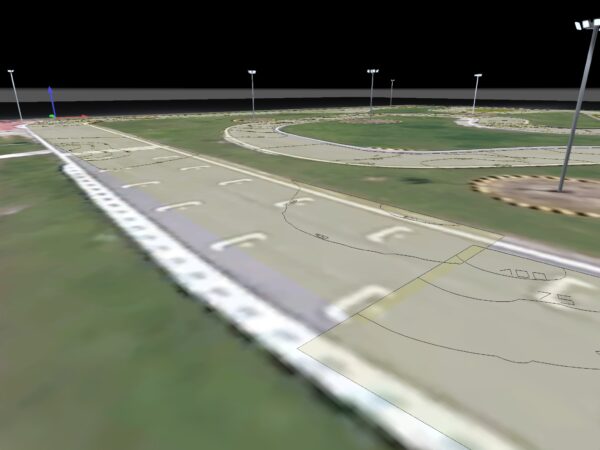

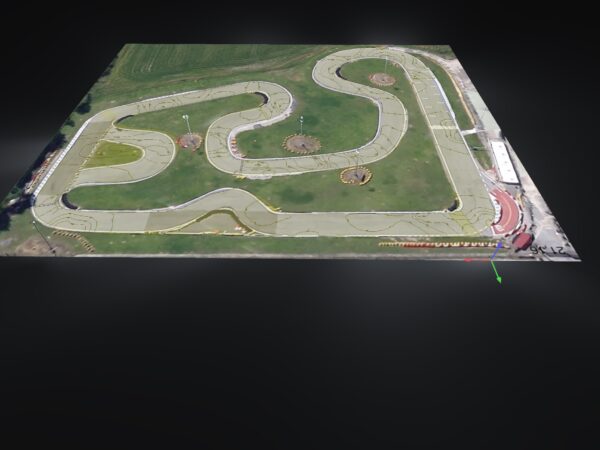

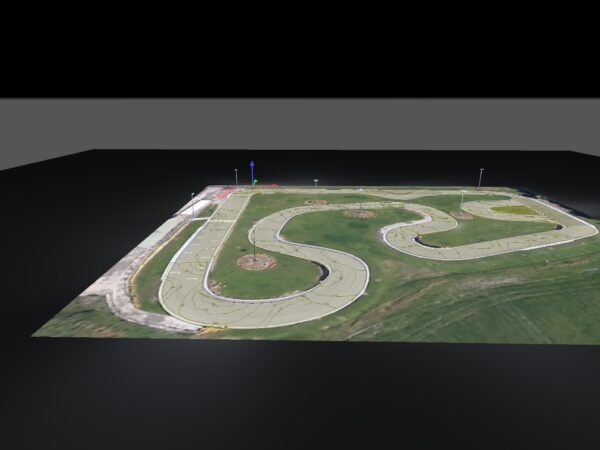

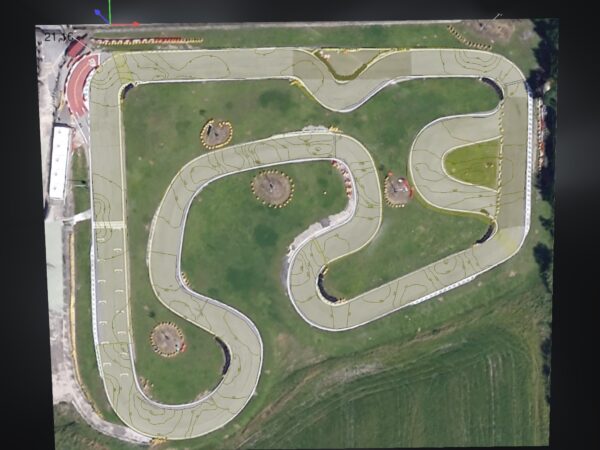

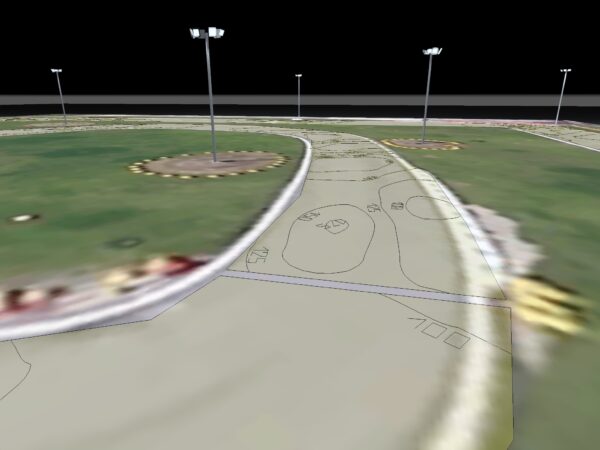

Immagini del calcolo del calcolo
Il progetto per intero
Kartroma srls_Report con 7 pali
Da progetto abbiamo previsto quanto segue con il calcolo dei relativi consumi.
| Tipologia di lampada | Numero di lampade | Consumo Kwh | Ore di accensione | Totale |
| DRACO EVO 300 OTT 60° | 20 | 0,33 | 1080 | 2993,76 € |
| DRACO 600 EVO OTT 20° | 6 | 0,66 | 1080 | 1796,256 € |
| DRACO 450 EVO OTT 37° | 6 | 0,49 | 1080 | 1333,584 € |
| DRACO 600 EVO OTT37° | 2 | 0,66 | 1080 | 598,752 € |
| 6722,352 € |
Come possiamo vedere dal business plan siamo riusciti a contenere i costi di quasi il 50%
e aumentare la visibilità della pista di go-kart almeno del doppio.
Descrizione tecnica
I proiettori industriali utilizzati sono modello Draco Evo a 185 l/watt con power led Nichia
Il Draco 600 Evo il più potente fra le tre tipologie usate ha una potenza in lumen di 111.000
la seconda tipologia di faro led è il Draco 450 Evo con 83.250 lumen
la terza tipologia e soprattutto con una presenza importante nel progetto il Draco 300 Evo con 55.500 lumen
puoi trovare a a questo link i proiettori industriali modello Draco
Le immagini finali
Immagini dell’illuminazione led di sera

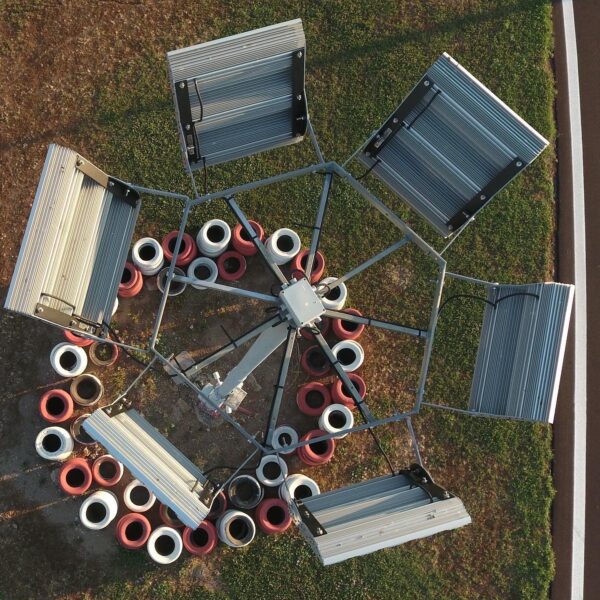

Supporto visivo delle lampade usate
pista vista dal kart
Pista vista dal Drone
