Illuminazione led campo di calcio regolamentare

Illuminazione led campo di calcio regolamentare



Illuminazione led campo di calcio regolamentare

Mi è stato chiesto di realizzare un progetto illuminotecnico per un campo di calcio regolamentare.

Il mio primo pensiero è stato di costruire quattro torri faro da 20 mt per poter illuminare al meglio

questo tipo di struttura sportiva.

Il committente mi ha chiesto di non usare le torri faro,

nel progetto è stato previsto sette pali da 11,30 mt per lato, complicando il mio lavoro



La soluzione illuminotecnica

Ho pensato di montare 14 proiettori industriali Draco 900 Evo con ottiche 37°

con Powerled Nichia da 195 l/watt

per poter arrivare, con la luce, fino al centro del campo con un 200 lux medi.

Ovviamente questa soluzione permette di avere una buona illuminazione al centro campo,

ma non una buona illuminazione sulla parte più vicina alle linee laterali e quindi una difformità luminosa,

rispetto al centro del terreno di gioco.

Pertanto ho pensato di utilizzare dei proiettori industriali Draco 300 Evo con ottica 60°

per poter illuminare i laterali ed avere un illuminamento ottimale anche nelle zone adiacenti alle linee laterali.



Vediamo il risultato Finale del progetto

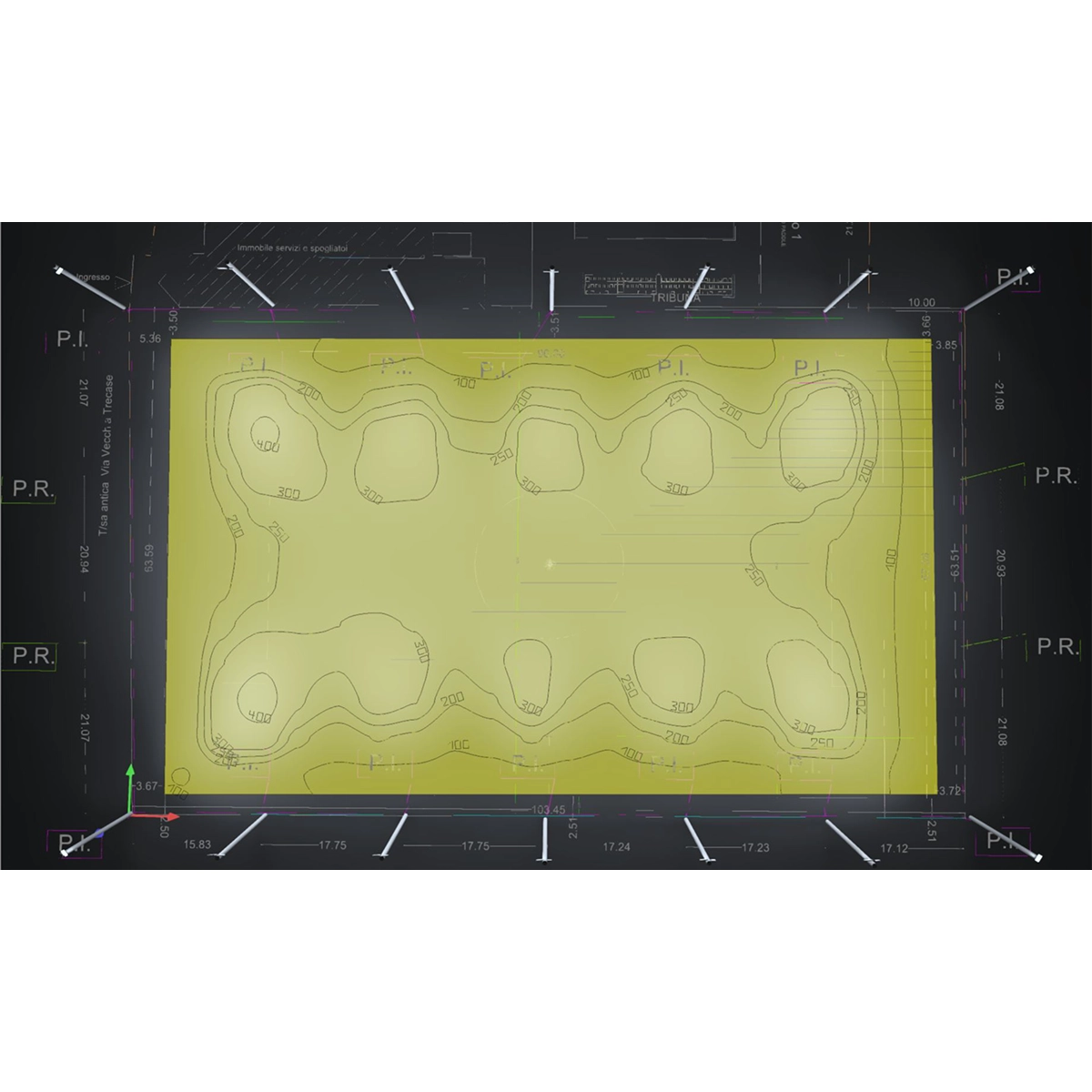

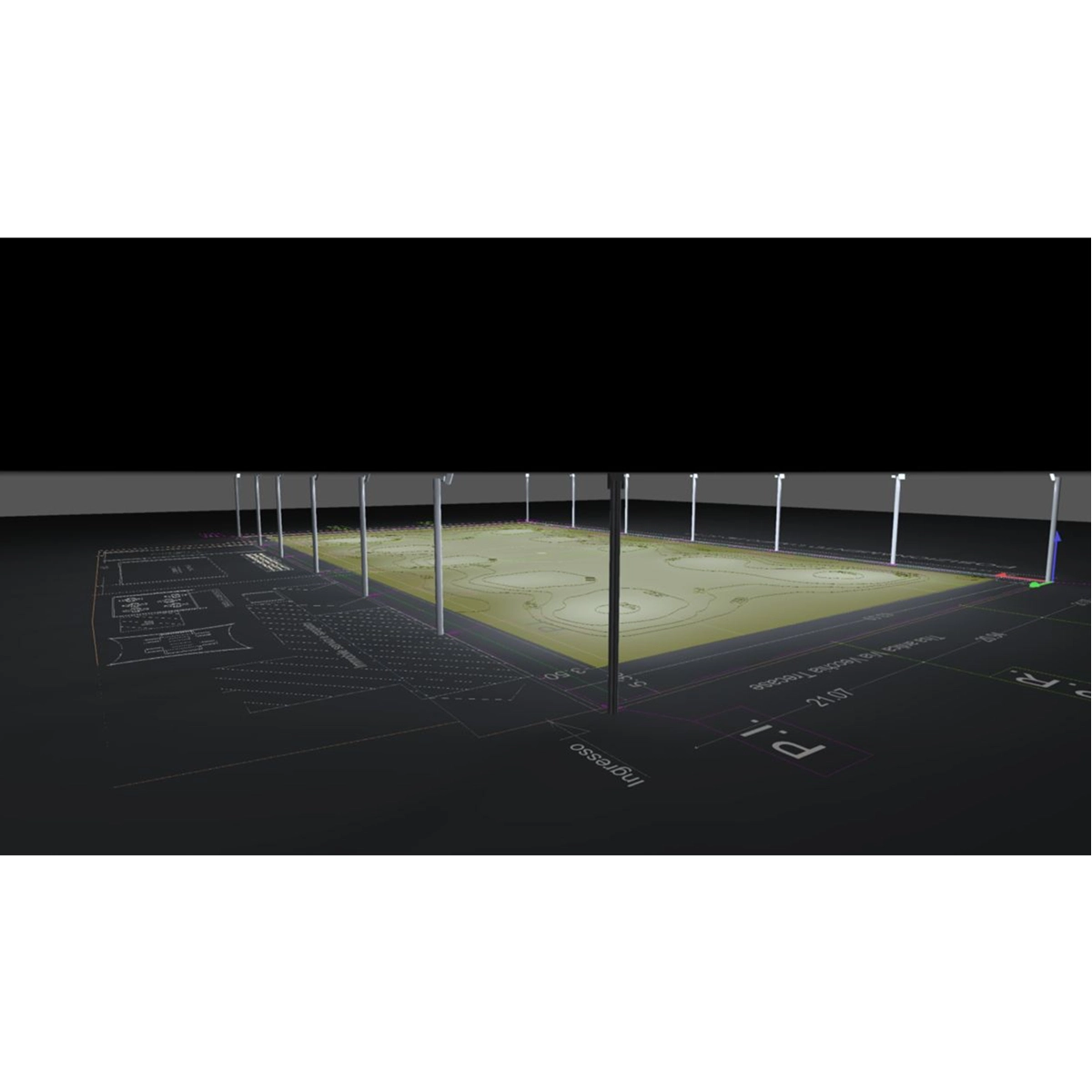

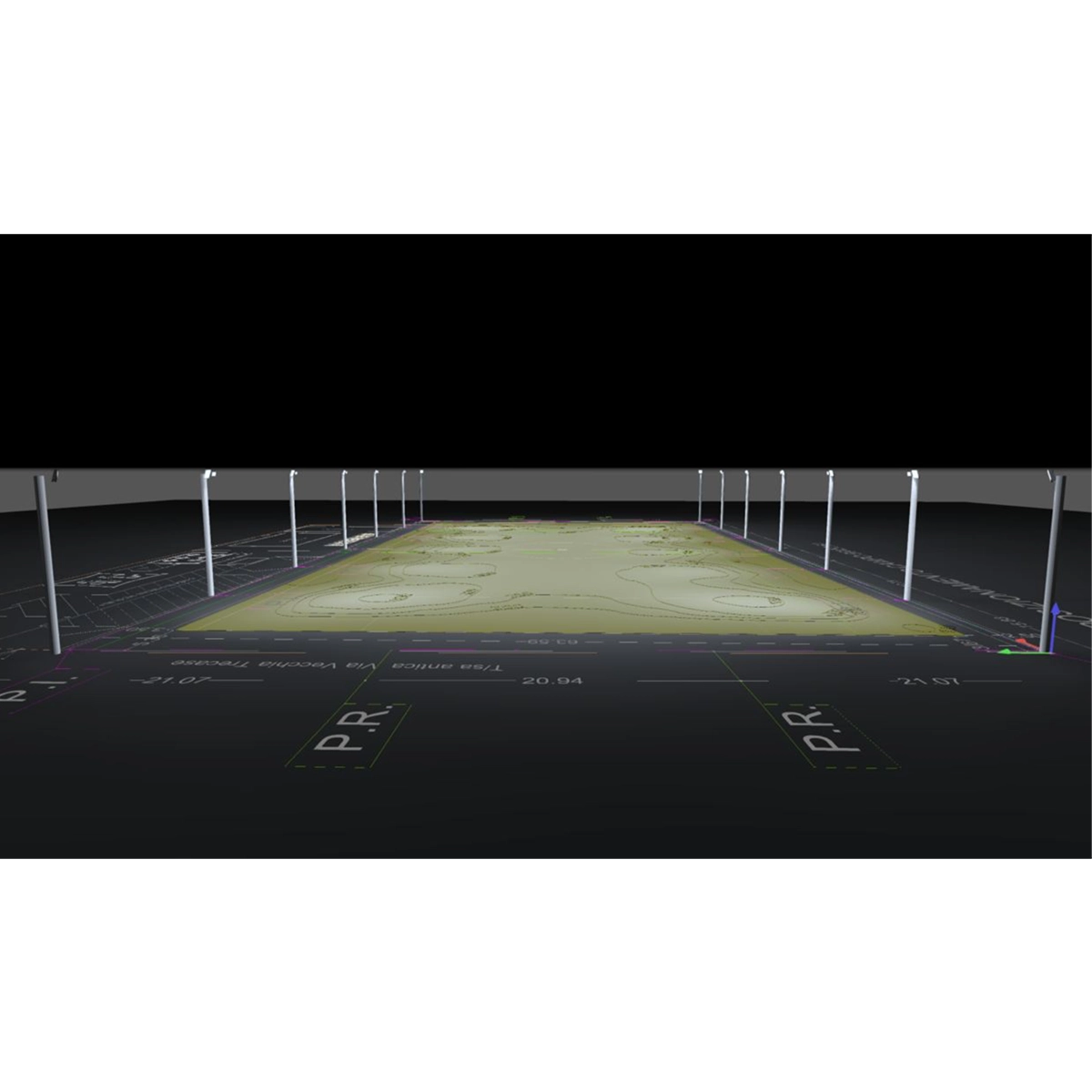

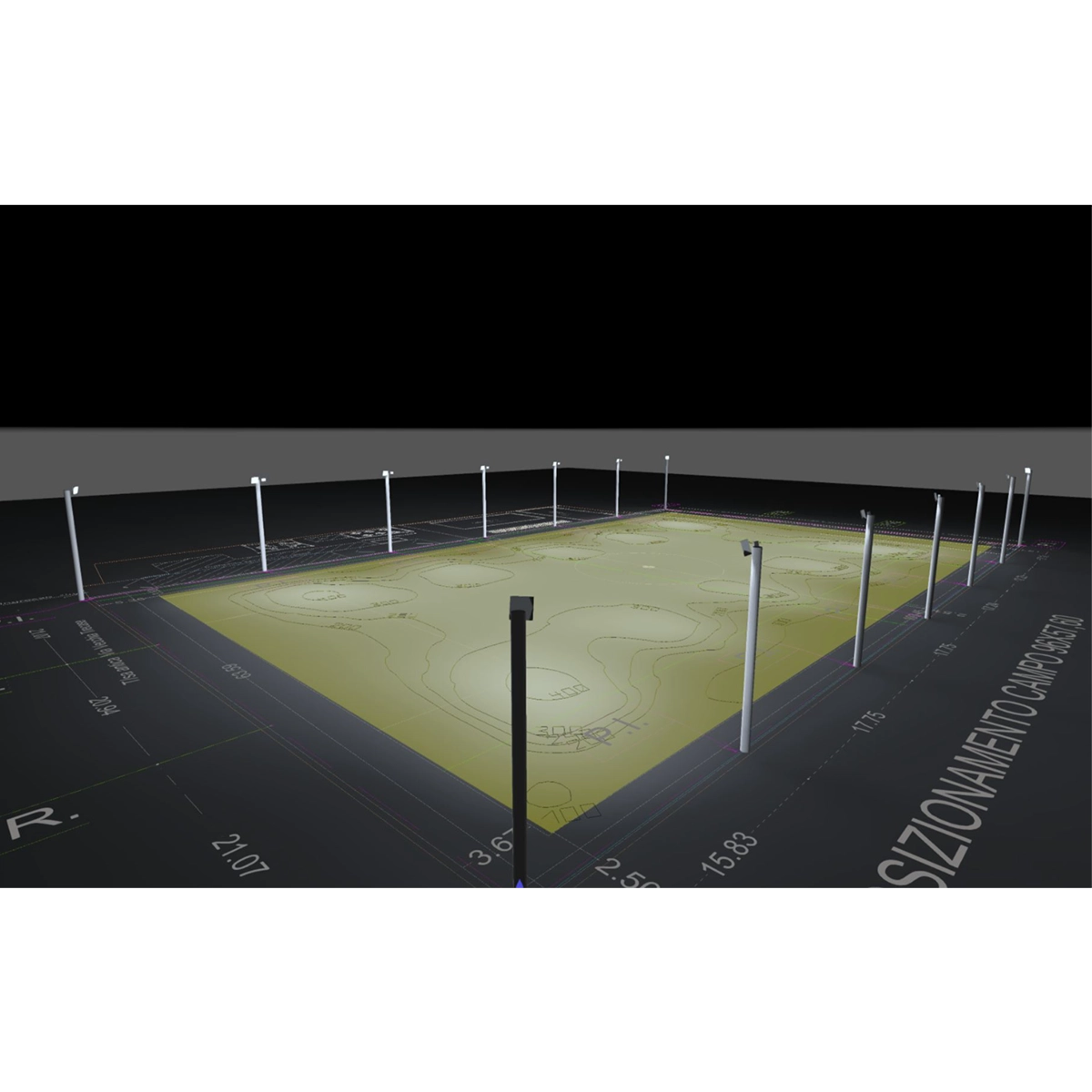

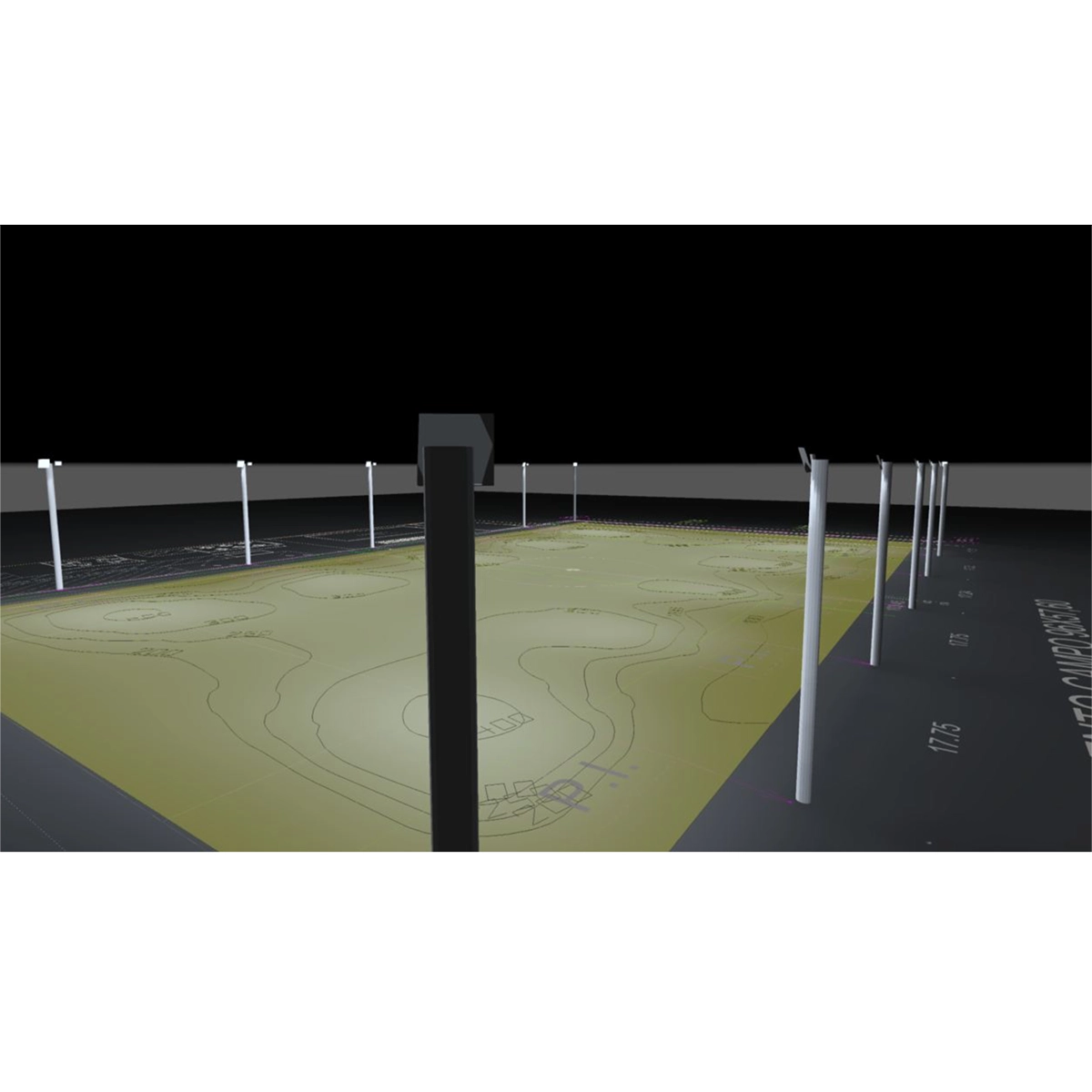

Come vediamo dalle immagini del progetto 3d abbiamo un illuminamento abbastanza omogeneo.

Sicuramente avremo un abbagliamento maggiore rispetto all’utilizzo di 4 torri faro,

è anche vero che avremmo dovuto spendere circa €100.000,00 solo di fornitura, fra lampade e torri.

Mentre con questa soluzione abbiamo un costo di circa €25.000,00 di sola fornitura.

Vediamo in termini di consumi cosa succede



Ipotizziamo un consumo medio di 5 ore al giorno per 300 giorni all’anno con un costo medio

dell’energia di €0,20

Nella tabella di seguito, facciamo il paragone fra le nostre lampade led di Illuminazione Led Industriale

con quelle di tipo economico per vederne anche il bilancio energetico,

per capire l’utilità di utilizzo di una lampada di alta qualità rispetto a quella economica.



Tipo di lampadaConsumo in kWhnumero di lampadeore di accensionegiorni di accensionecosto medio energiatotale
Draco 900 Evo0,800145300€ 0,20€ 3.360,00
Draco 300 Evo0,300105300€ 0,20€ 900,00
Lampada economica 18001,800145300€ 0,20€ 7.560,00
Lampada economica 600 watt0,600105300€ 0,20€ 1800,00
Costo energia Draco€ 4260,00
Costo energia con lampada economica€ 9.360,00



Come possiamo vedere dalla Tabella, la differenza economica fra l’utilizzo di lampade economiche

e quelle di alta qualità è notevole.

Risparmiare in fase d’investimento diventa svantaggioso nella gestione energetica annuale.
