Illuminazione negozio di moto
Illuminazione negozio di moto?
Sono stato contattato da uno dei negozi di moto storici, Iuozzo Moto,
della zona di Ariano Irpino in provincia di Avellino,
Il proprietario, figlio d’arte, mi ha chiesto di progettare e fornire lampade a sufficienza
per poter ottenere il massimo dal nuovo Show Room.
Da progetto ho calcolato un illuminamento medio di 500 lux con proiettori industriali led
modello Pledsat 3 per un quantitativo di 56 lampade da 35 watt cadauno.
Vediamo qualche immagine del progetto
Piccolo inconveniente, l’approvvigionamento delle materie prime non ci permetteva di poter
aspettare l’arrivo per partire con la produzione e poter fornire prima dell’inaugurazione.
A questo punto cosa si fa?
Mi rimetto al computer e progetto il tutto con un altro nostro prodotto, proiettore industriale led,
modello Draco 60 ottica 120°, con potenza da 195 l/watt e indice di resa cromatica CRI80,
per avere una luce più uniforme e con un indice di resa cromatico
in maniera tale da esaltare i colori dei prodotti esposti.
siamo riusciti ad utilizzare meno lampade, quindi minore incidenza sulla manodopera.
Poteva essere pericoloso il fattore abbagliamento, ma considerando un unico ambiente,
abbastanza alto, ho deciso di utilizzare ottiche 120° per scongiurare il pericolo e avere una buona
uniformità all’interno del locale.
Il cliente è rimasto contento, abbiamo risolto un problema e soprattutto senza gravare sui costi.
Per le Vetrine ho utilizzato lampade su barra elettrificata con faretti modello Track 30 watt a 185 l/watt.
E per l’esterno delle armature stradali da 90 watt a 205 l/watt modello Gladio 90.
Vediamo il progetto illuminotecnico della nuova soluzione
Illuminazione led Vetrina Esterna
Cosa prevede la normativa a riguardo
| Destinazione d’uso | Livelli di Illuminamento Medio in Lux [Lx] | UGR | Indice di Resa Cromatica [CRI] | Uniformità di Illuminamento [Uo] |
|---|---|---|---|---|
| Illuminazione Aree di Vendita | 300 | 22 | 80 | 0,40 |
| Illuminazione Casse Area Vendita | 500 | 19 | 80 | 0,60 |
| Illuminazione Tavolo Adibito all’Imballaggio | 5000 | 19 | 80 | 0,60 |

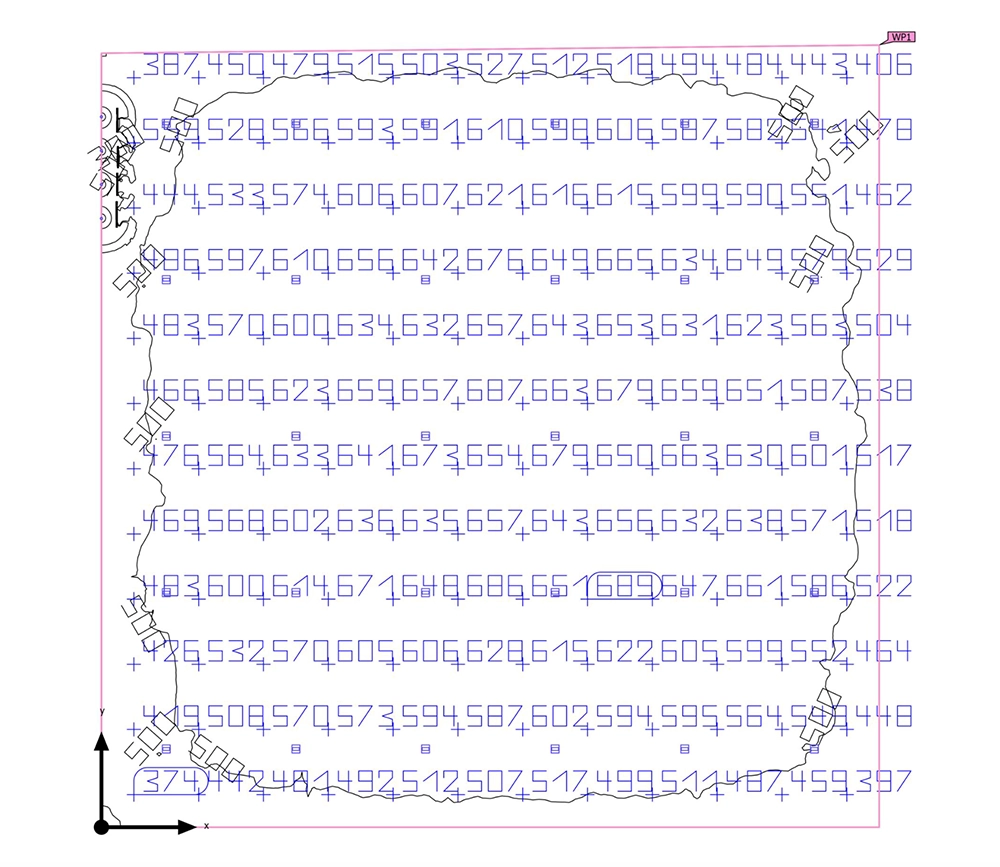

Illuminamento medio effettuato con Dialux
Come si vede dalla slide vediamo che abbiamo 600 lux medi con punte fino a 650 lux.

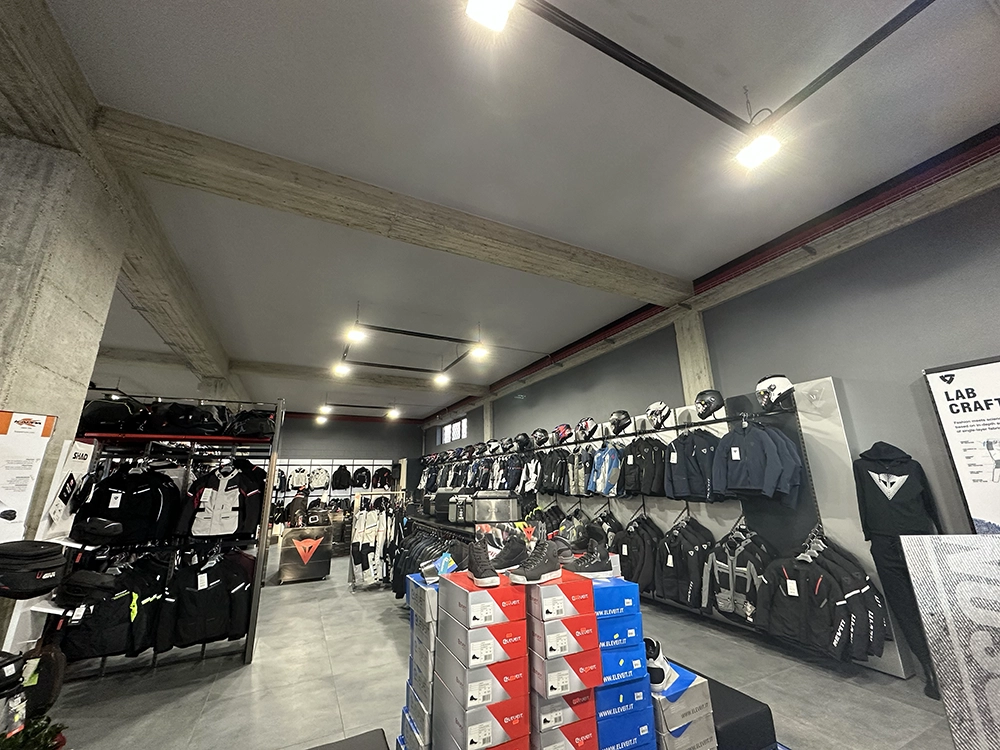

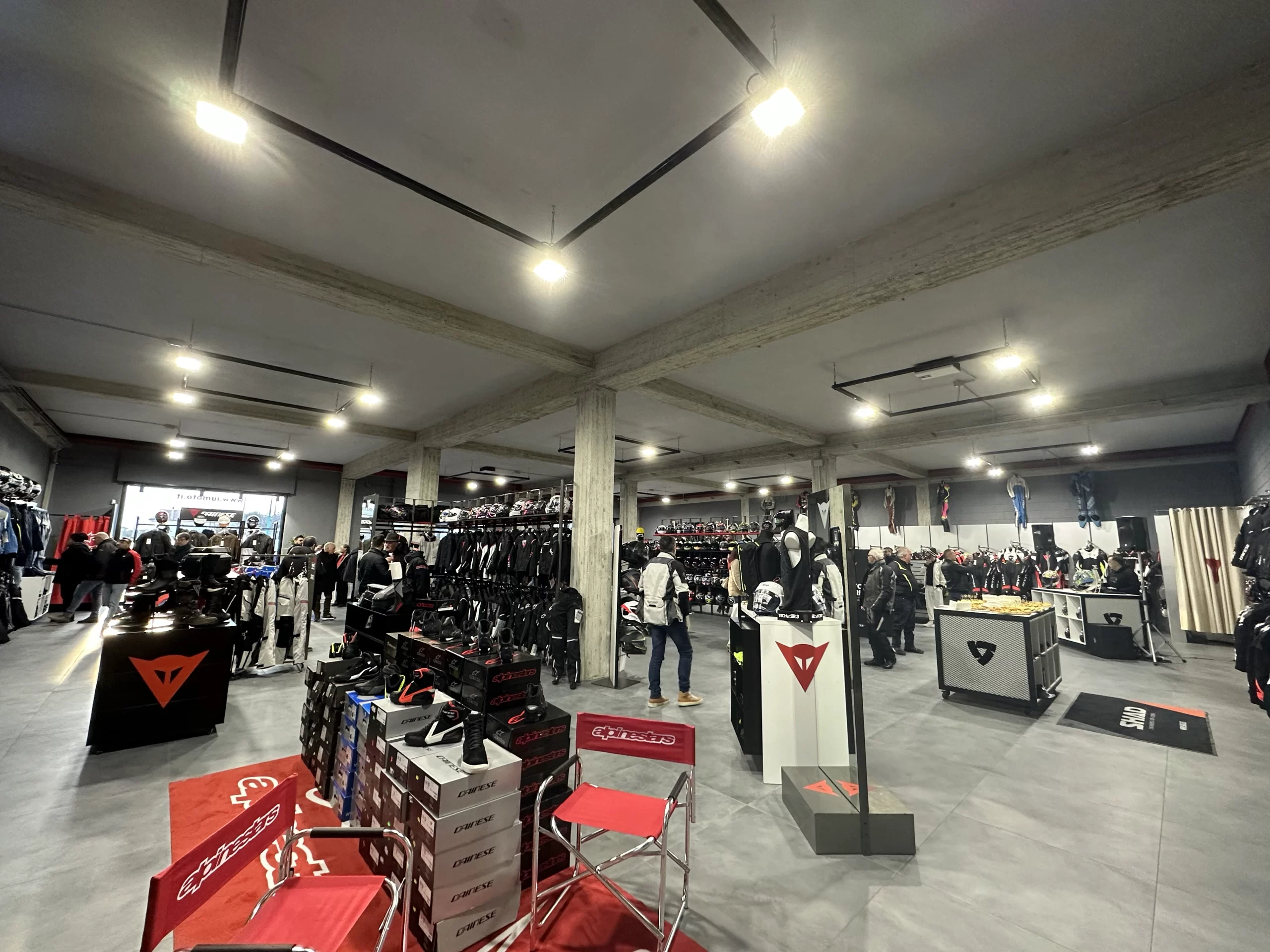

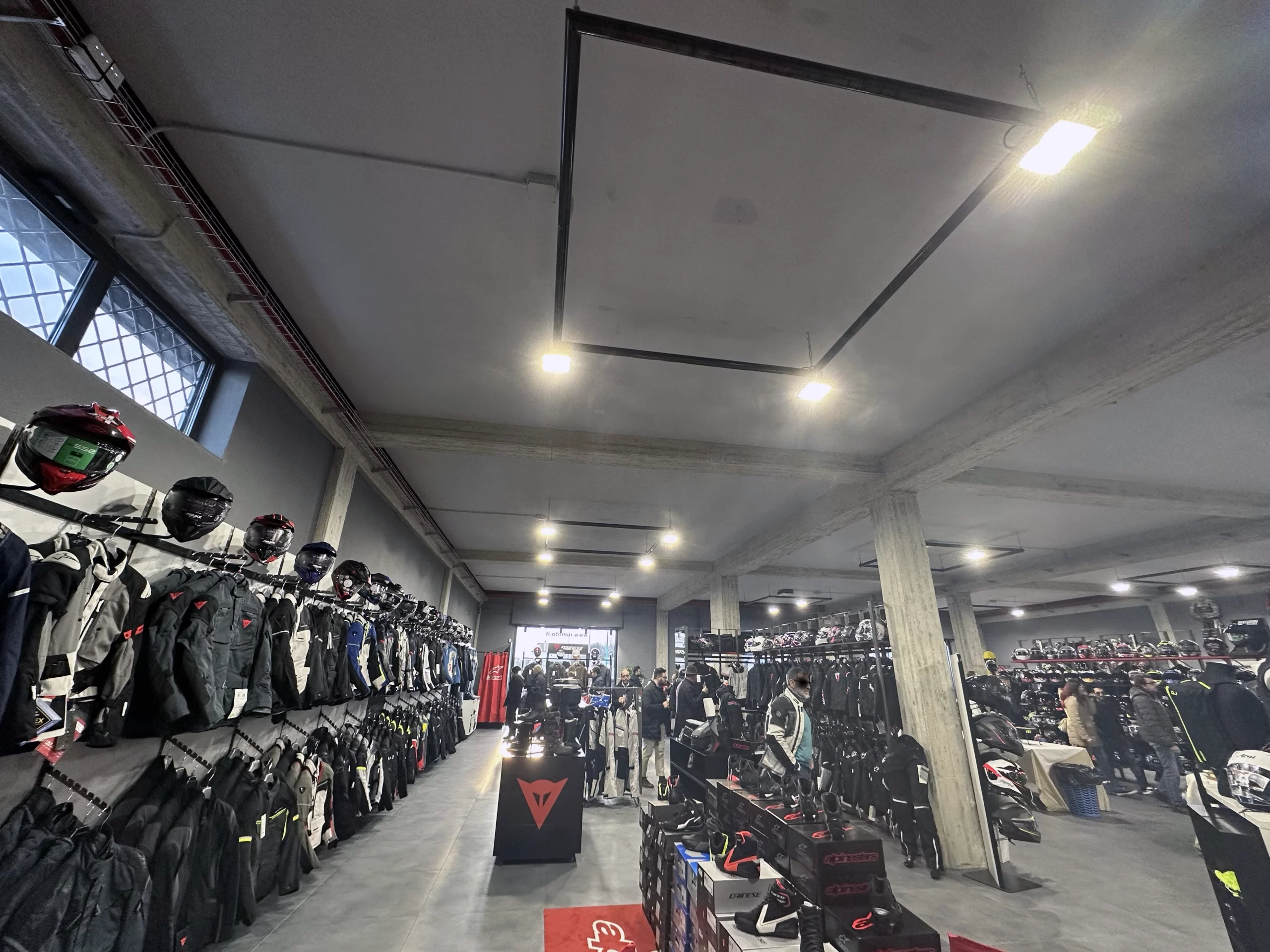

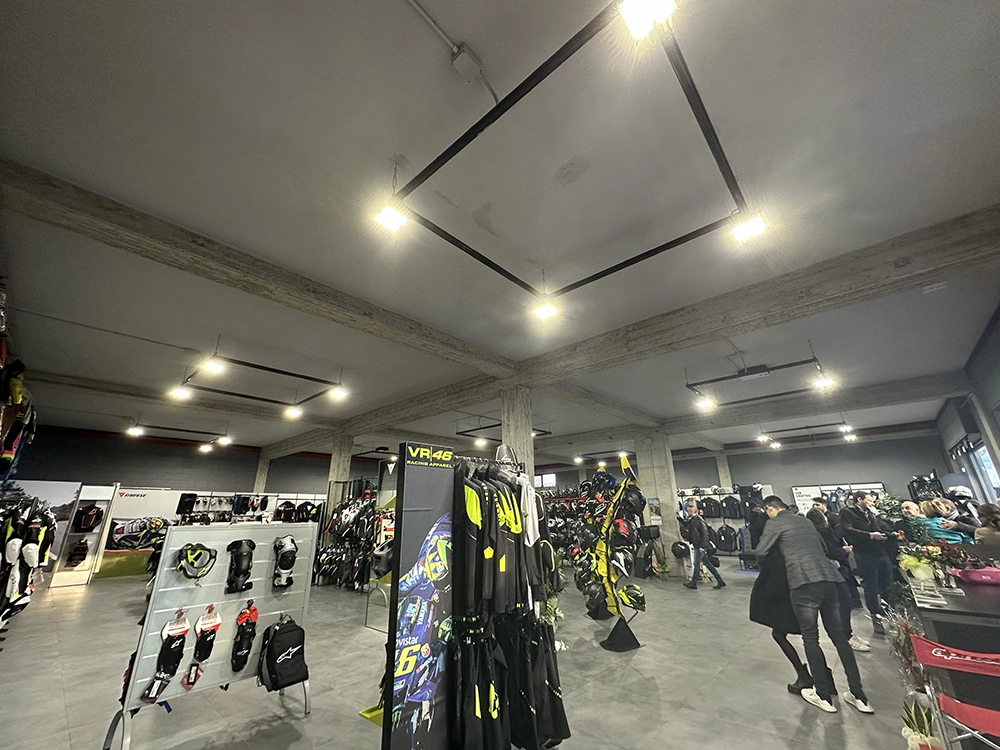

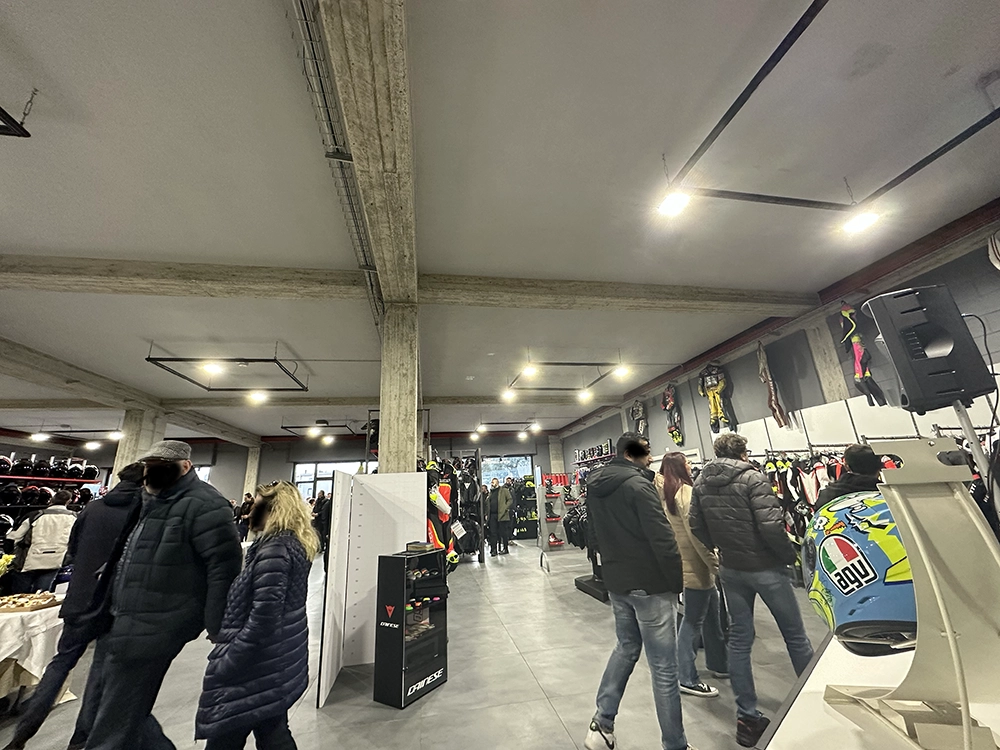

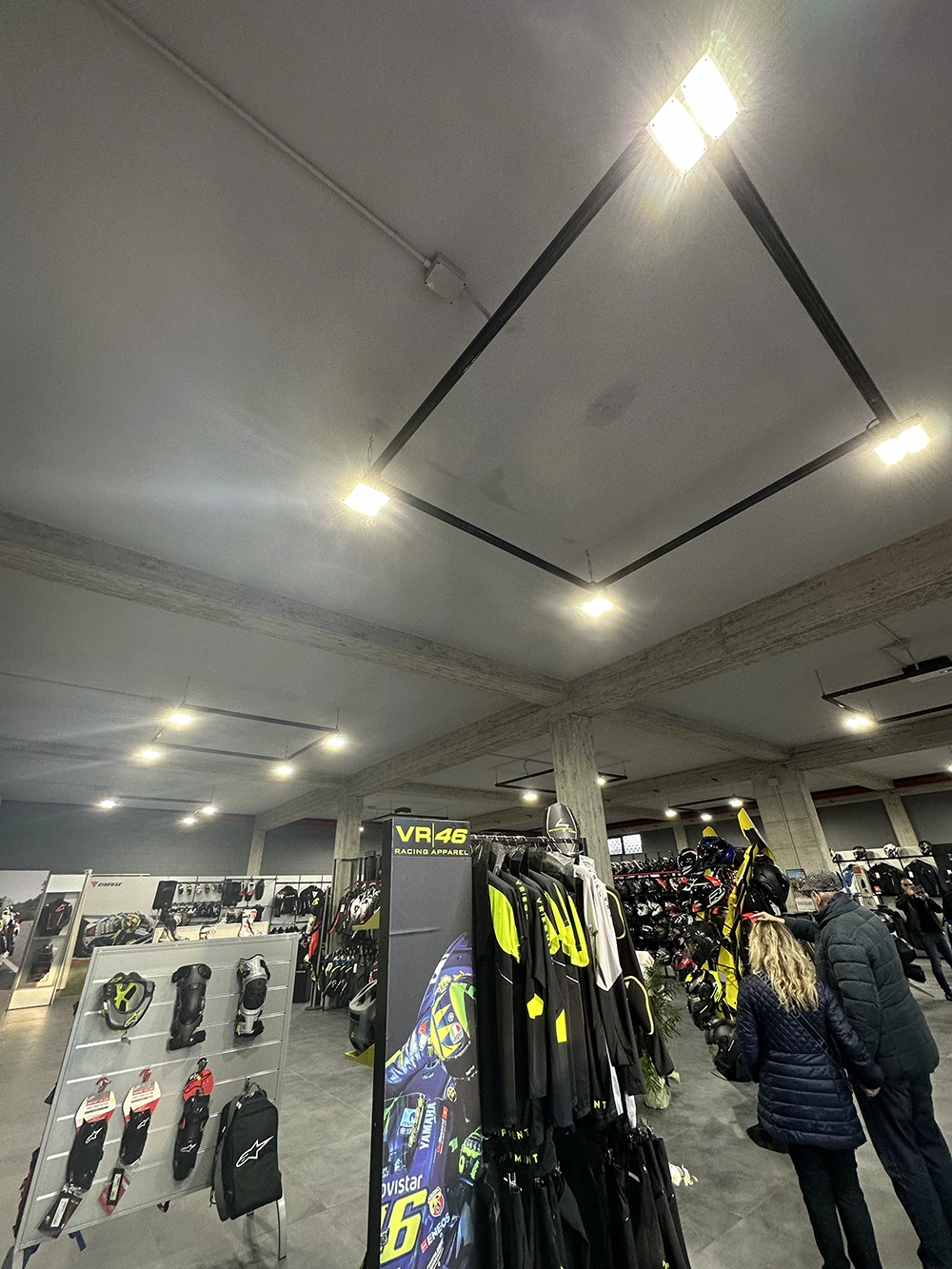

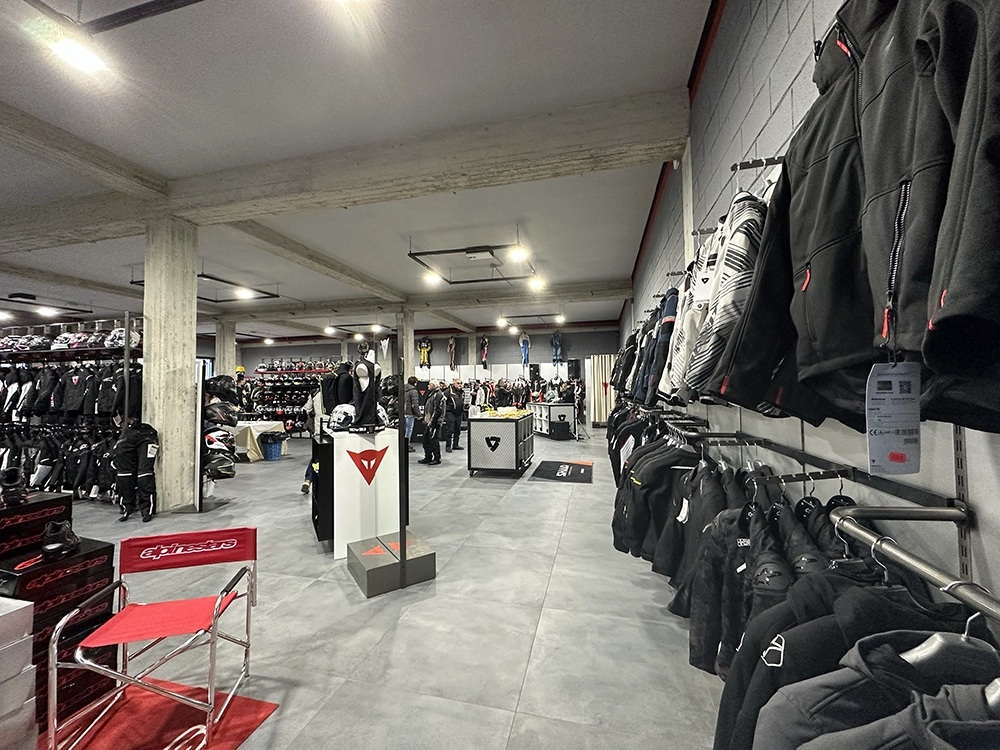

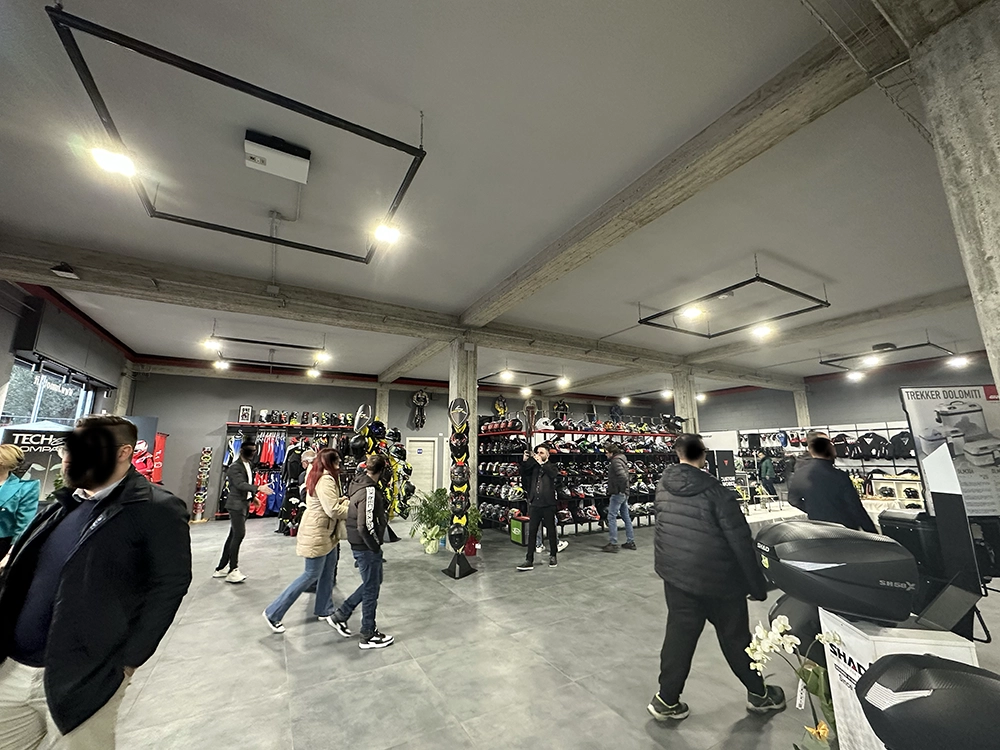

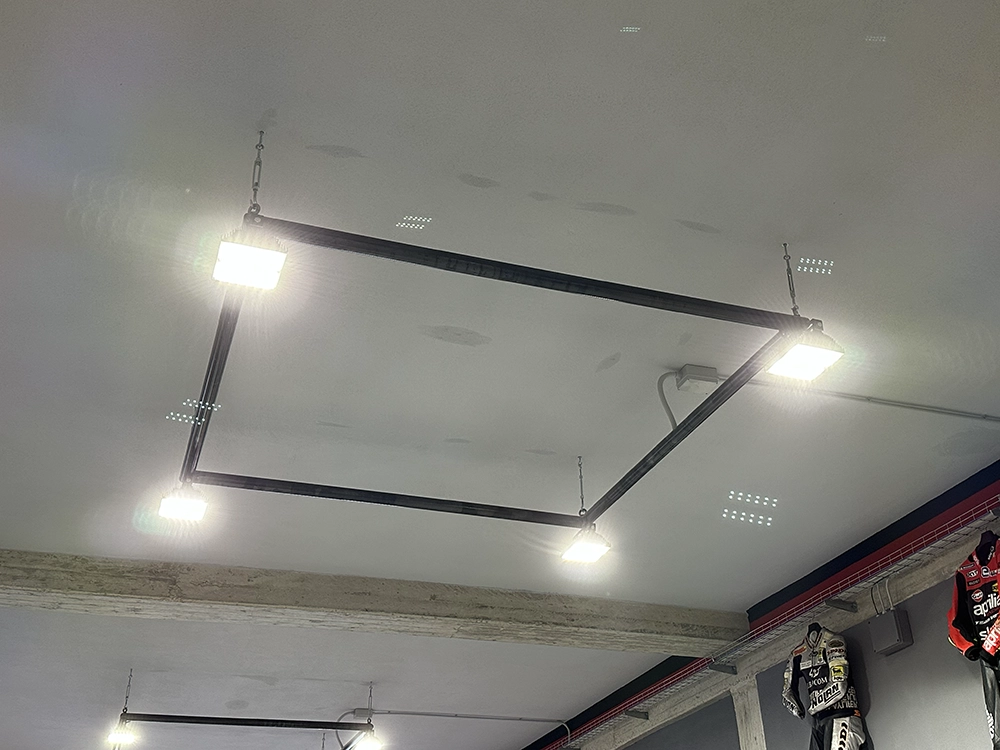

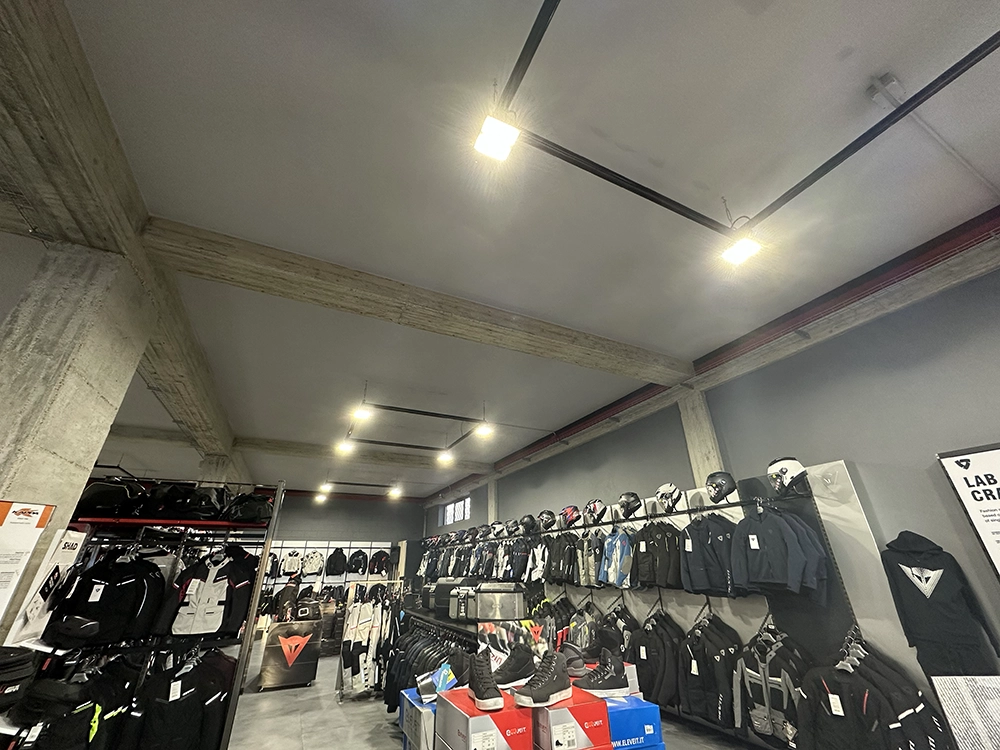

In fase di realizzazione, il proprietario, ha deciso di inglobare i proiettori, da me forniti,
in strutture rettangolari in acciaio verniciato, rendendo l’estetica ancora più bella.
Vediamo le immagini di seguito.

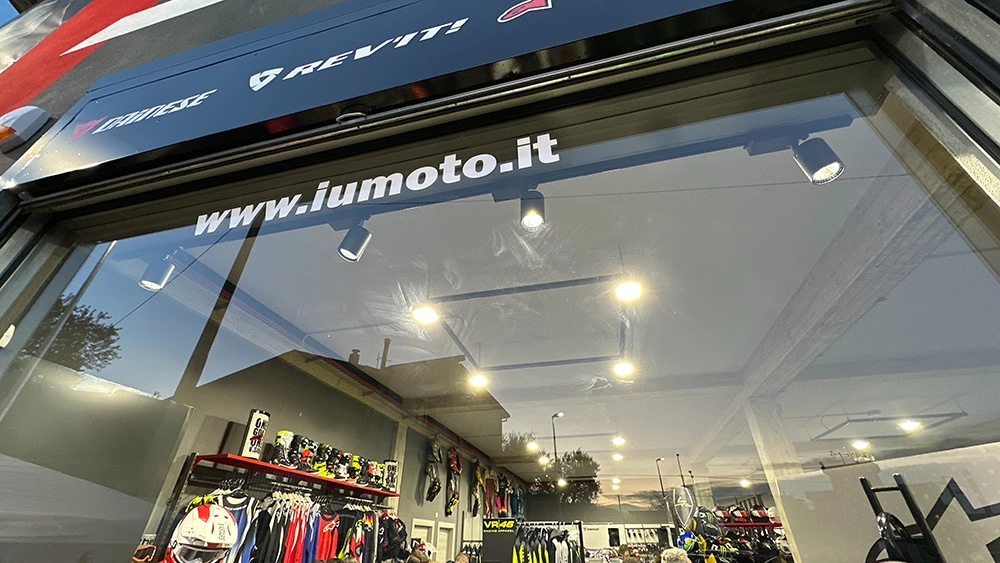

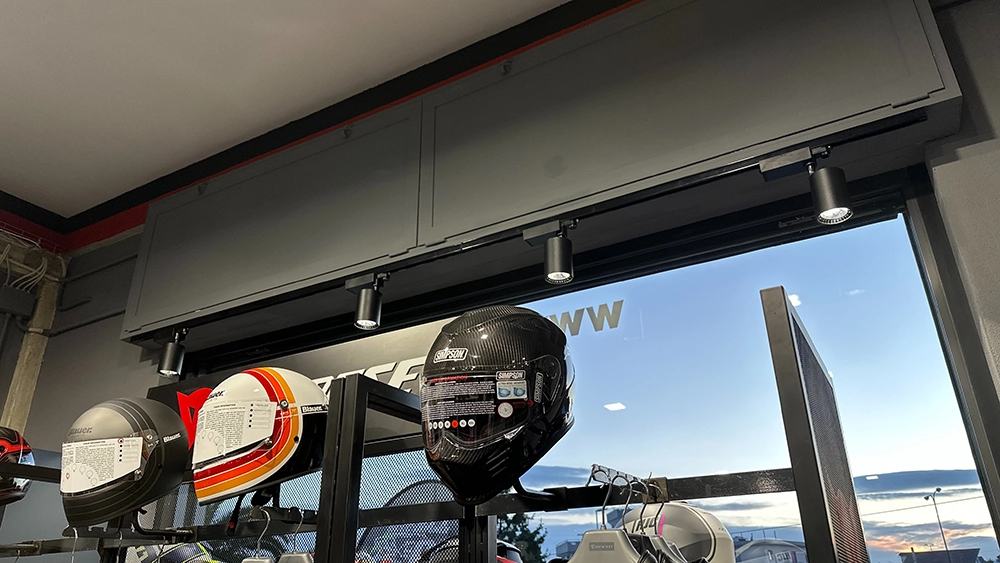

Vediamo anche come è stata illuminata la vetrina.

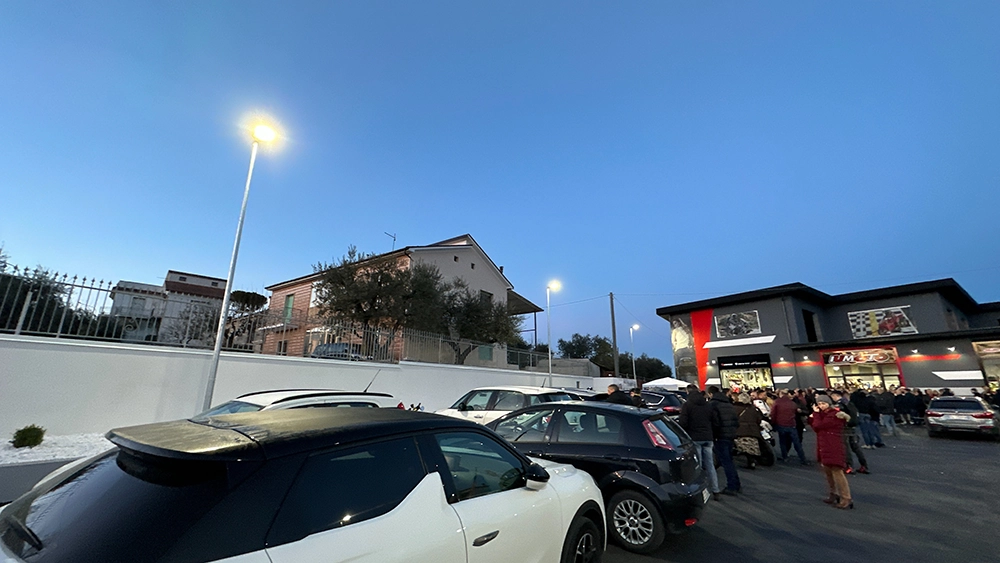

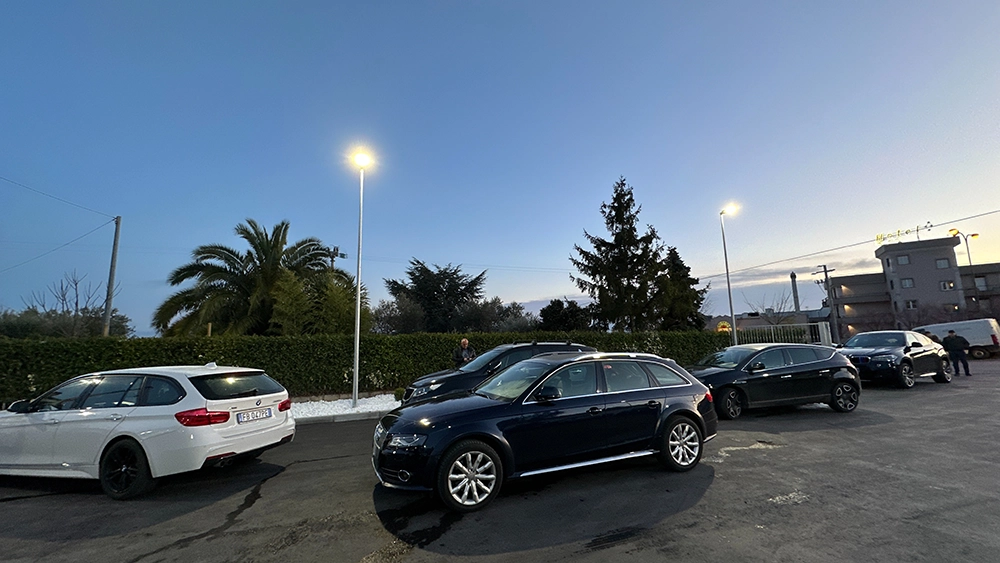

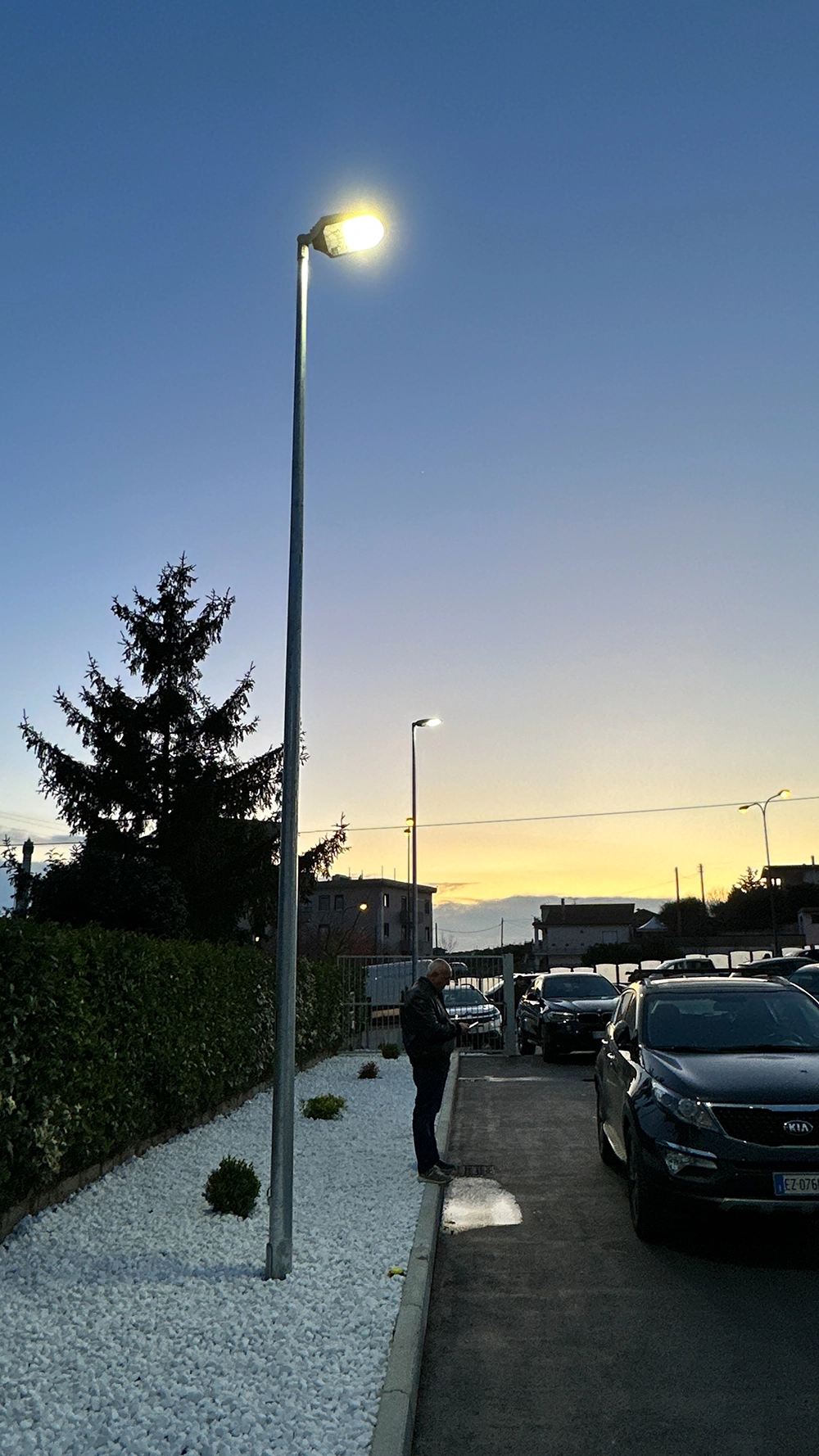

Esterno del negozio
Per l’esterno del negozio abbiamo utilizzato delle armature stradali led a 205 l/watt modello Gladio 90
Con Ottica asimmetrica per poter avere più luce verso il centro del parcheggio e soprattutto
rispettare la norma per quanto riguarda l’inquinamento luminoso.
Questo lavoro è stato un buon connubio fra la committenza, la progettazione e la realizzazione delle lampade
