Illuminazione led con proiettori industriali da 240watt con powerled Nichia
Illuminazione led con proiettori industriali da 240watt, per illuminare un capannone industriale
di 3000 metri quadrati, con 20 proiettori industriali modello Cappelloni Draco 240 Evo
da 240 watt a 195 l/watt ottica 120°
Mi è stato chiesto di illuminare un capannone industriale di 3000 metri quadri dove erano presenti
20 cappelloni industriali da 400 watt a ioduri metallici.
Da un primo rilievo ho notato che la massima luminosità rilevata sotto al capellone,
posto a 9 metri di altezza,
di circa 100 lux fino ad arrivare a poco più di 30 lux nella parte centrale del capannone.
Sviluppando il calcolo illuminotecnico l’ideale sarebbe stato utilizzare 40 lampade da 120 watt
con ottica 60° per poter avere un’illuminazione media di almeno 200 lux,
visto anche il tipo di attività che svolgono all’interno.
Vediamo cosa prevede la Normativa
| Destinazione d’uso | Livelli di Illuminamento Medio in Lux [Lx] | UGR | Indice di Resa Cromatica [CRI] | Uniformità di Illuminamento [Uo] | Note Specifiche |
|---|---|---|---|---|---|
| Illuminazione Asciugatura | 50 | 28 | 20 | 0,40 | I colori relativi ai segnali di sicurezza devono essere riconoscibili |
| Illuminazione Preparazione dei Materiali, Lavori al Forno o ai Miscelatori | 200 | 28 | 40 | 0,40 | |
| Illuminazione Lavorazioni Generiche alle Macchine | 300 | 25 | 80 | 0,60 | Per grandi altezze è possibile un Ra più basso |
| Illuminazione Formature Grossolane | 300 | 25 | 80 | 0,60 | Per grandi altezze è possibile un Ra più basso |
La scelta della temperatura di colore
Nei magazzini, nei capannoni di produzione e negli edifici di logistica,
si consiglia di utilizzare la luce bianca fredda (5000 K)
La luce bianca fredda è ideale per mantenere elevate la concentrazione e la produttività,
mentre la luce del giorno è ottima per i dettagli piccoli che devono essere ben visibili.
vediamo la diffusione della luce dopo il calcolo illuminotecnico.
Alla presentazione del progetto e soprattutto del preventivo,
Il cliente mi ha detto:
Fabio viene a costare troppo, visto che oltre a mettere 40 lampade con conseguente costo montaggio,
bisognava fare anche delle nuove tubazioni per poter portare la rete alle nuove fila di cappelloni.
Trovami una soluzione alternativa che mi dia, non dico la stessa luce, ma che sia migliore di quella che ho.
Ho fatto un nuovo calcolo dove ho considerato 20 proiettori da 240 watt per poterli montare
nella stessa posizione di quelli vecchi.
Ho considerato cappelloni led da 240 watt con ottica 120° per poter allargare al massimo il fascio luminoso,
per poter arrivare anche nelle zone dove non sono presenti le lampade.
Vediamo il calcolo illuminotecnico
Come possiamo vedere dal calcolo siamo riusciti ad avere, nelle zone di lavorazione,
delle punte di 250 lux fino ad arrivare, intorno a 100, nelle zone centrali del capannone,
che sono distanti dalle lampade, grazie all’ottica 120° siamo riusciti ad ottimizzare lo stesso
l’illuminazione,
certo, non abbiamo un’uniformità costante, ma in base all’attività,
abbiamo comunque soddisfatto le aspettative e, soprattutto, il cliente è riuscito a rientrare nel budget.
Puoi vedere cosa prevede la normativa in merito ad ambienti di lavoro dove si lavorano
cemento e derivati calcestruzzi e mattoni

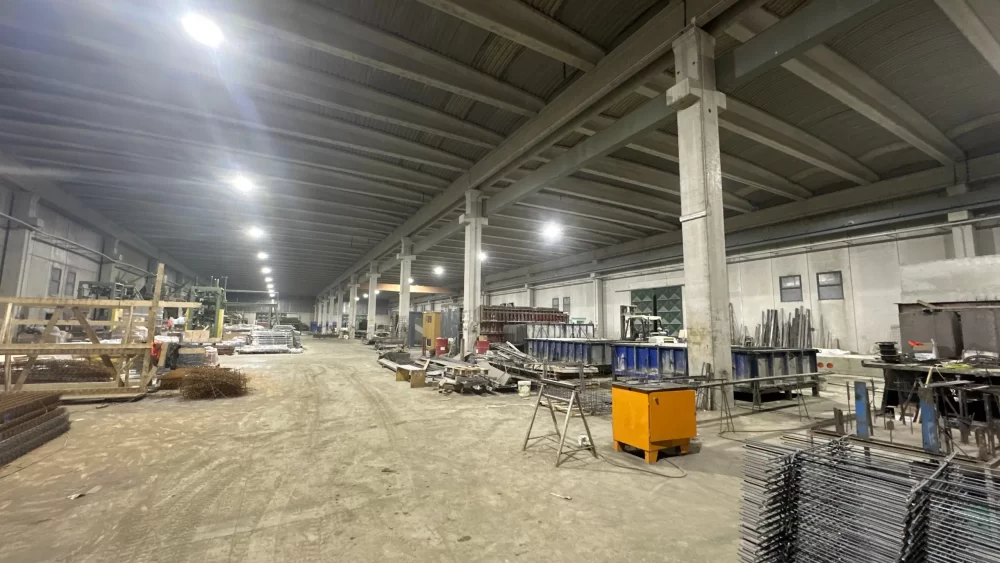

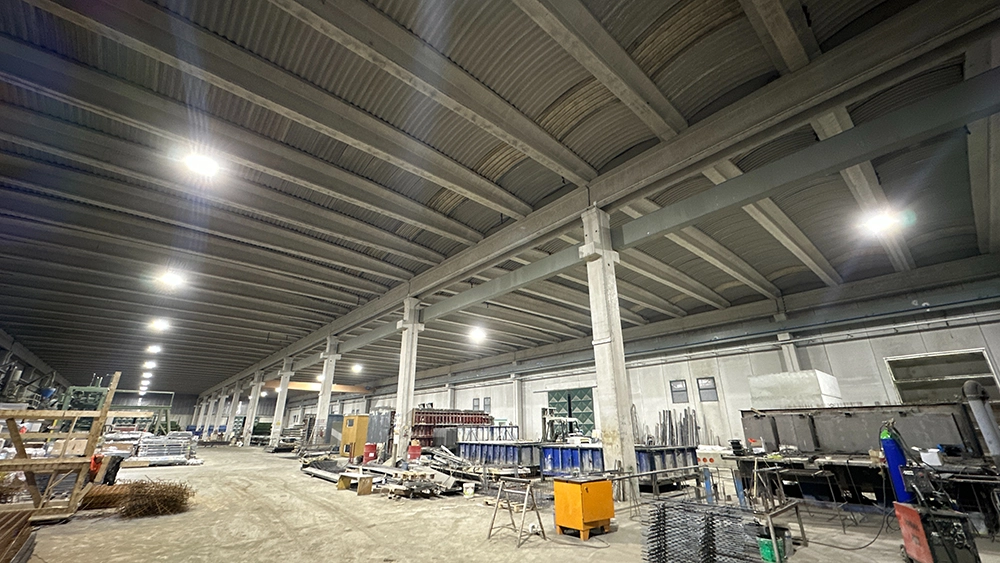

Vediamo il risultato finale

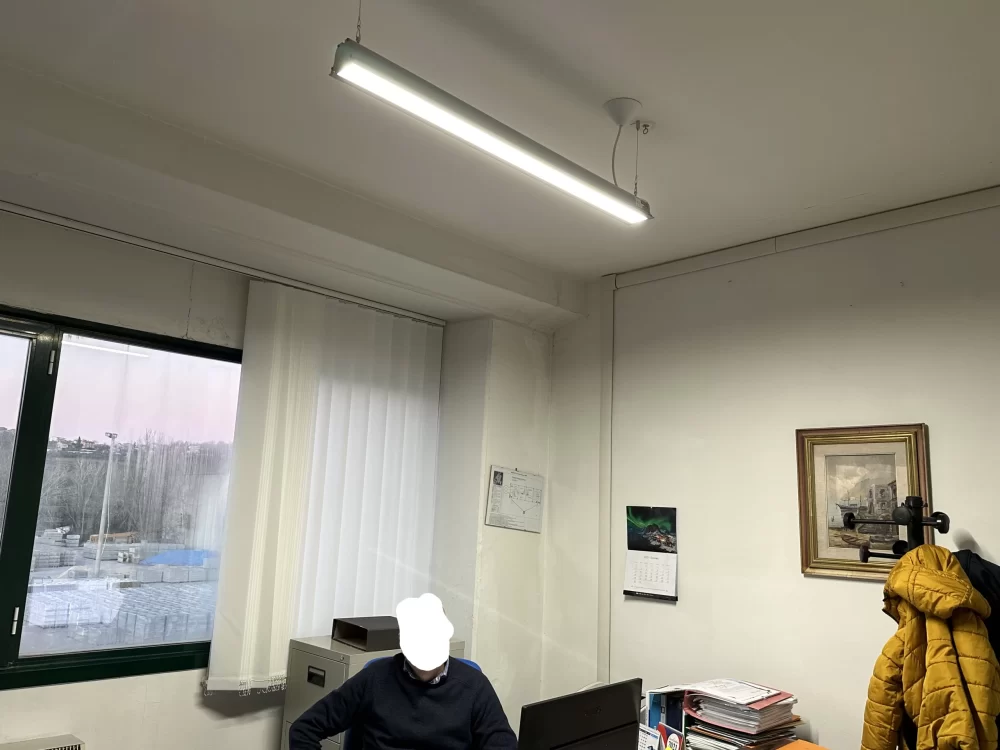

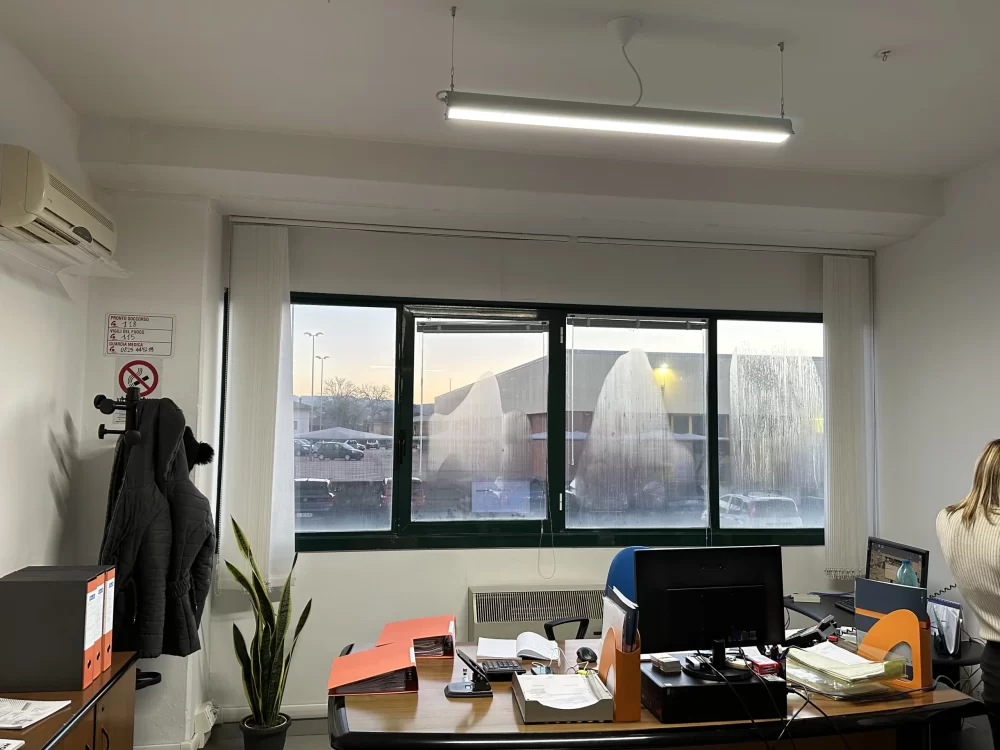

Illuminazione degli uffici
Sono stati illuminati anche gli uffici con plafoniere industriali Pledsat3 da 5000k
con 500 lux medi sul piano di lavoro.
