Illuminazione Led oleificio con plafoniere industriali
Illuminazione Led oleificio con plafoniere industriali Pled_Ip plus da 90 watt per quanto riguarda gli ambienti interni adibiti alla produzione.
Un oleificio nella parte produttiva, ha bisogno di 500 lux minimi per quanto riguarda l’illuminamento.
Vediamo nello specifico cosa è stato fatto in questo Oleificio in Sicilia.
Soluzione tecnica per l’illuminamento dell’area di produzione

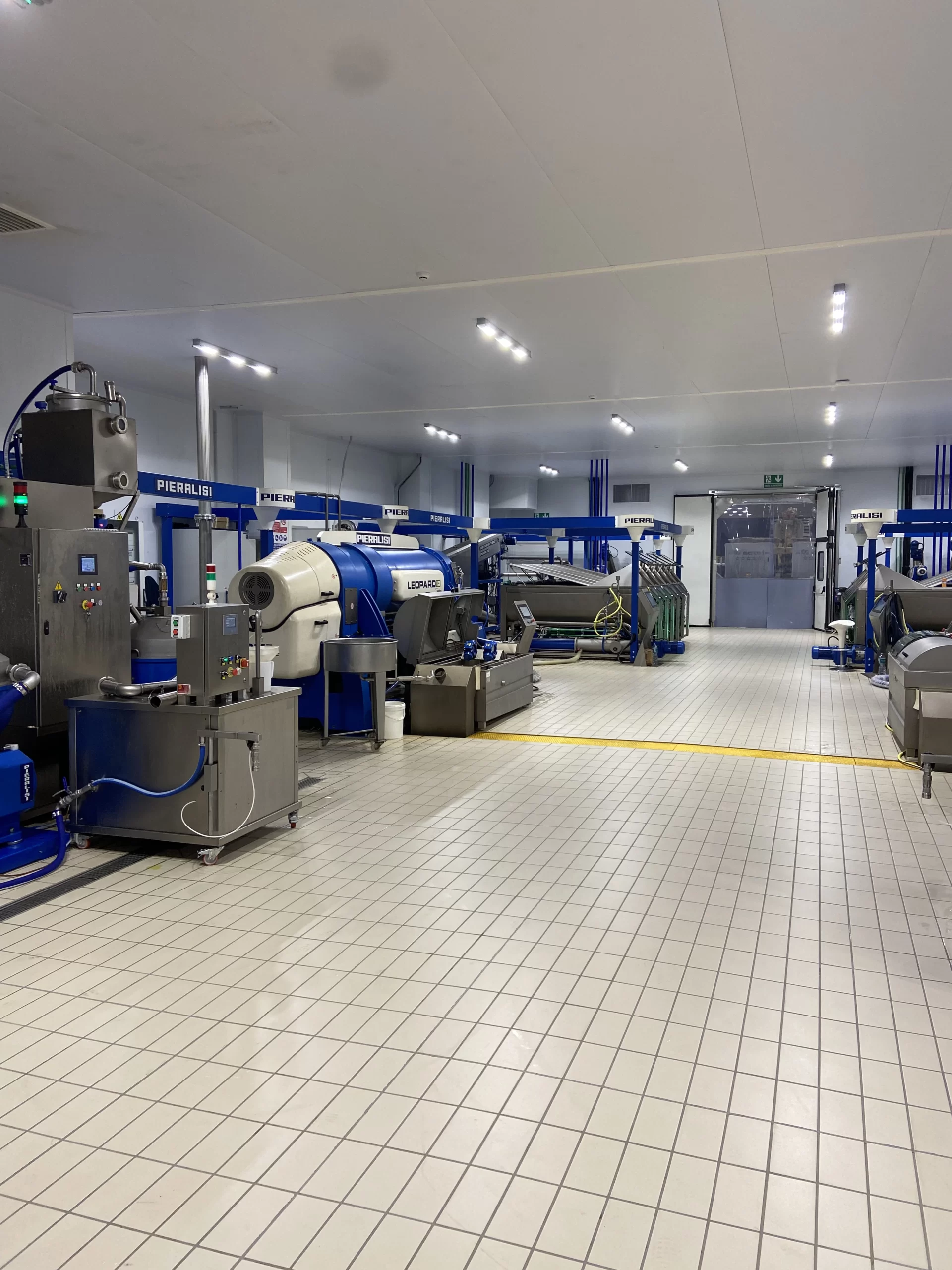

Come si può vedere dalle immagini all’interno del capannone industriale sono stati usati delle plafoniere industriali
IP65 modello Pled-Ip Plus 90 watt a 180 l/watt, con power led Nichia che,
nel caso si fossero sostituite delle lampade tradizionali,
come ad esempio cappelloni a ioduri metallici da 400 watt, oppure,
qualora ci fossero state plafoniere a neon da 150 cm 2x58watt
ne avremmo potute sostituire l’equivalente di 4 per avere la stessa intensità luminosa.
Oppure se ci fossero stati dei cappelloni led di tipo economico, avremmo sostituito lampade da 180 watt.
di seguito lo specchietto con l’illuminamento minimo secondo la normativa.
| Destinazione d’uso | Livelli di Illuminamento Medio in Lux [Lx] | UGR | Indice di Resa Cromatica [CRI] | Uniformità di Illuminamento [Uo] | Note Specifiche |
|---|---|---|---|---|---|
| Illuminazione Aree di Lavoro | 200 | 25 | 80 | 0,40 | |
| Illuminazione Selezione e Lavaggio prodotti, Tritatura, Miscelatura e Confezionamento | 300 | 25 | 80 | 0,60 | |
| Illuminazione Aree di Lavoro e Zone Critiche in Macelli, Macellerie, Caseifici, Mulini e Filtraggi in Raffinerie dello Zucchero | 500 | 25 | 80 | 0,60 | |
| Illuminazione Taglio e Selezione di Vegetali e Frutta | 300 | 25 | 80 | 0,60 | |
| Illuminazione Produzione Gastronomica, Lavori di Cucina, Produzione di Sigari e Sigarette | 500 | 22 | 80 | 0,40 | |
| Illuminazione Ispezioni di Vetri e Bottiglie, Controllo Prodotti, Guarnitura, Selezione e Decorazione | 500 | 22 | 80 | 0,60 | |
| Illuminazione Laboratori | 500 | 19 | 80 | 0,60 | |
| Illuminazione Controllo Colori | 1000 | 16 | 90 | 0,70 | TCP ≥ 4000 K |
La stessa soluzione è stata utilizzata per le aree di carico e scarico e deposito, ovviamente con luminosità minima diversa
da quella della produzione.
L’illuminazione minima nelle aree di carico deve essere da 150 a 200 lux minimi, come da specchietto allegato.
| Destinazione d’uso | Livelli di Illuminamento Medio in Lux [Lx] | UGR | Indice di Resa Cromatica [CRI] | Uniformità di Illuminamento [Uo] |
|---|---|---|---|---|
| Illuminazione Corridoi senza Personale | 20 | – | 40 | 0,40 |
| Illuminazione Corridoi con presenza Personale | 150 | 22 | 60 | 0,40 |
| Illuminazione Stazione di Controllo | 150 | 22 | 60 | 0,60 |
| Illuminazione Fronte Scaffali | 200 | – | 60 | 0,40 |
Illuminazione led Aree esterne
Altra soluzione è stata dottata per le aree esterne, parcheggi e vialetti.
Sono state usate delle armature stradali led modello Trianon 120 da 90 watt che,
in una situazione di sostituzione di armature stradali di tipo classico,
si sarebbero sostituiti delle MBF da 400 watt oppure delle SAP da 300 watt, oppure,
qualora si fossero sostituite delle armature led
di tipo economico da 100 l/watt si sarebbero potute sostituire
armature da 200/240 watt con queste da 90 watt a 195 l/watt
Proiettori industriali led modello Draco Evo da 180 watt a 195 l/watt
che superano di gran lunga la luminosità di un
proiettore industriale a ioduri metallici da 400 vatt e,
se fosse stato sostituito un proiettore led di tipo economico,
avremmo potuto sostituire uno da 3oo/350 watt a 100 l/watt
Sono stati inseriti anche dei faretti led di tipo Sirio per illuminare i muretti e delle barre led,
modello Pledslim da 30 watt a 195 l/watt con le quali si è creato un gioco di luci.
L’oleificio in questione, in caso di sostituzione, avrebbe avuto un payback di 3 mesi,
senza considerare gli incentivi statali per il sud Italia.
Il ministero dello sviluppo economico prevede per le aziende del sud, per gli investimenti in macchinari,
e i led sono considerati macchinari, un credito d’imposta de 25% per le grandi aziende 35%
per le medie aziende e 45% piccole aziende.
Da questo si può comprender che il payback scende ulteriormente qualora si potesse approfittare di tali misure.
Per meglio comprendere questi aspetti per i payback potrebbe interessarti anche questo articolo Come scegliere le plafoniere led
