Le ottiche LED sono decisive perché stabiliscono dove viene inviata la luce. A parità di lumen, una lente stretta, larga o asimmetrica può produrre illuminamenti, uniformità e comfort visivo completamente diversi.
A cura di Fabio Locorotondo – progettazione di illuminazione LED professionale.
Risposta breve
L’ottica non crea lumen aggiuntivi: raccoglie e distribuisce il flusso luminoso prodotto dai LED. La scelta corretta aumenta la luce utile sul piano di lavoro, limita dispersioni e abbagliamento e può permettere di raggiungere il risultato con meno apparecchi o minore potenza installata.
Che cosa fa l’ottica di una lampada LED?
Un LED emette luce secondo una propria distribuzione. Lenti, riflettori e schermi secondari modificano questa emissione per ottenere un fascio adatto all’ambiente. Il risultato non si valuta soltanto con i gradi dichiarati: servono la curva fotometrica e il file IES o LDT dell’apparecchio completo.

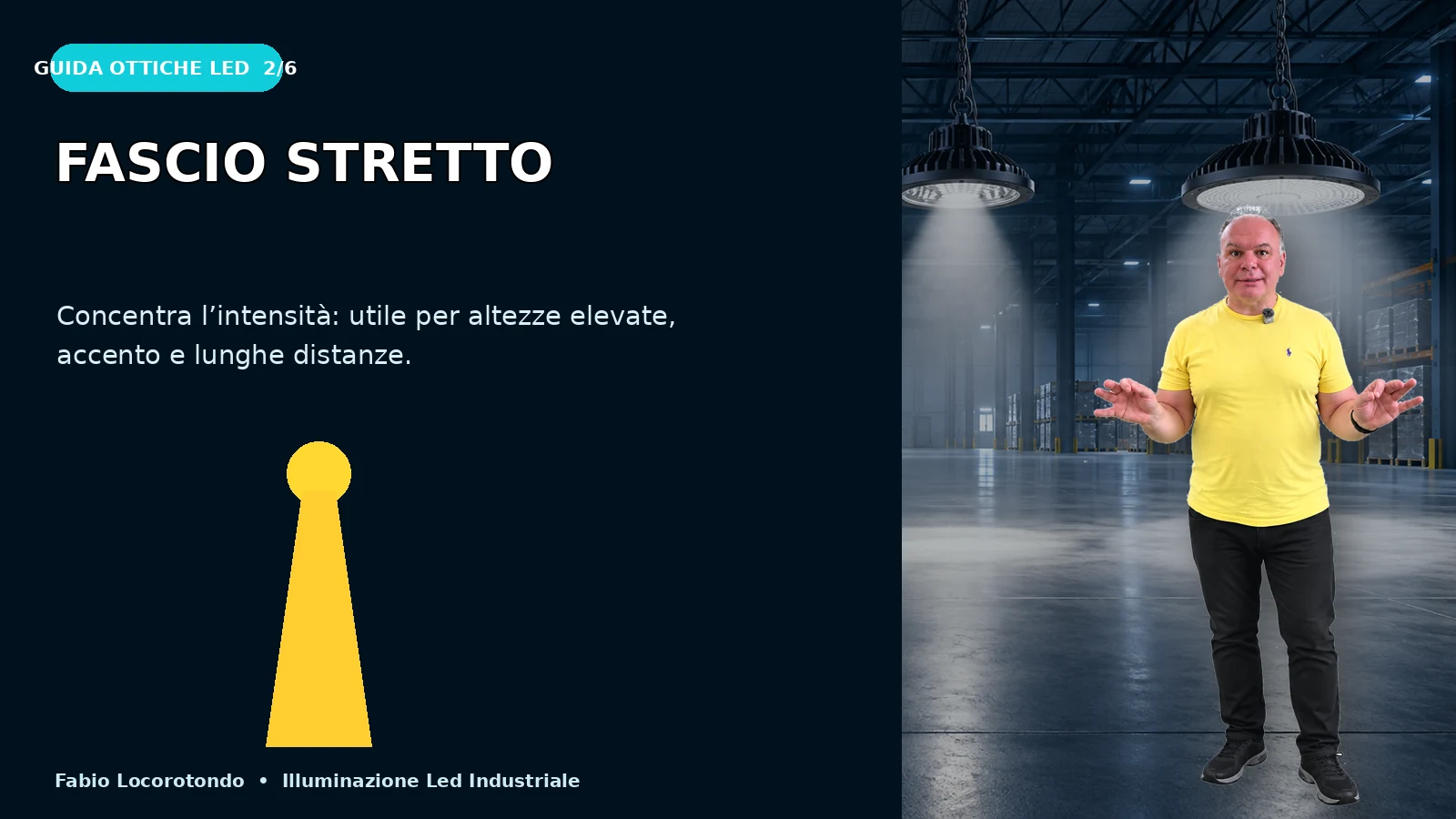

Concentra
Un fascio stretto aumenta l’intensità luminosa nella direzione utile ed è adatto ad altezze elevate o illuminazione d’accento.

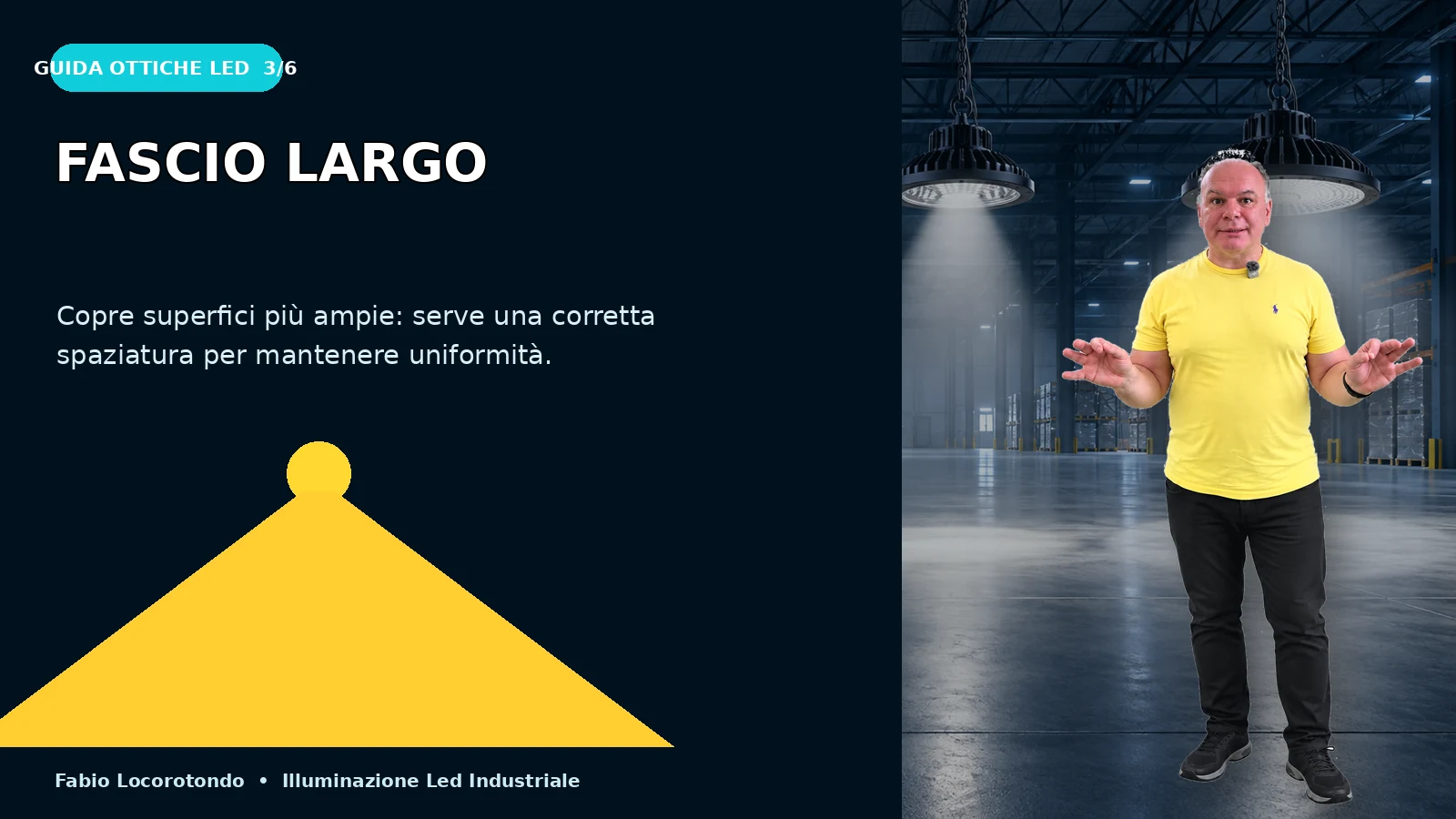

Distribuisce
Un fascio largo copre un’area maggiore, ma illuminamento e uniformità dipendono anche da altezza e interasse.

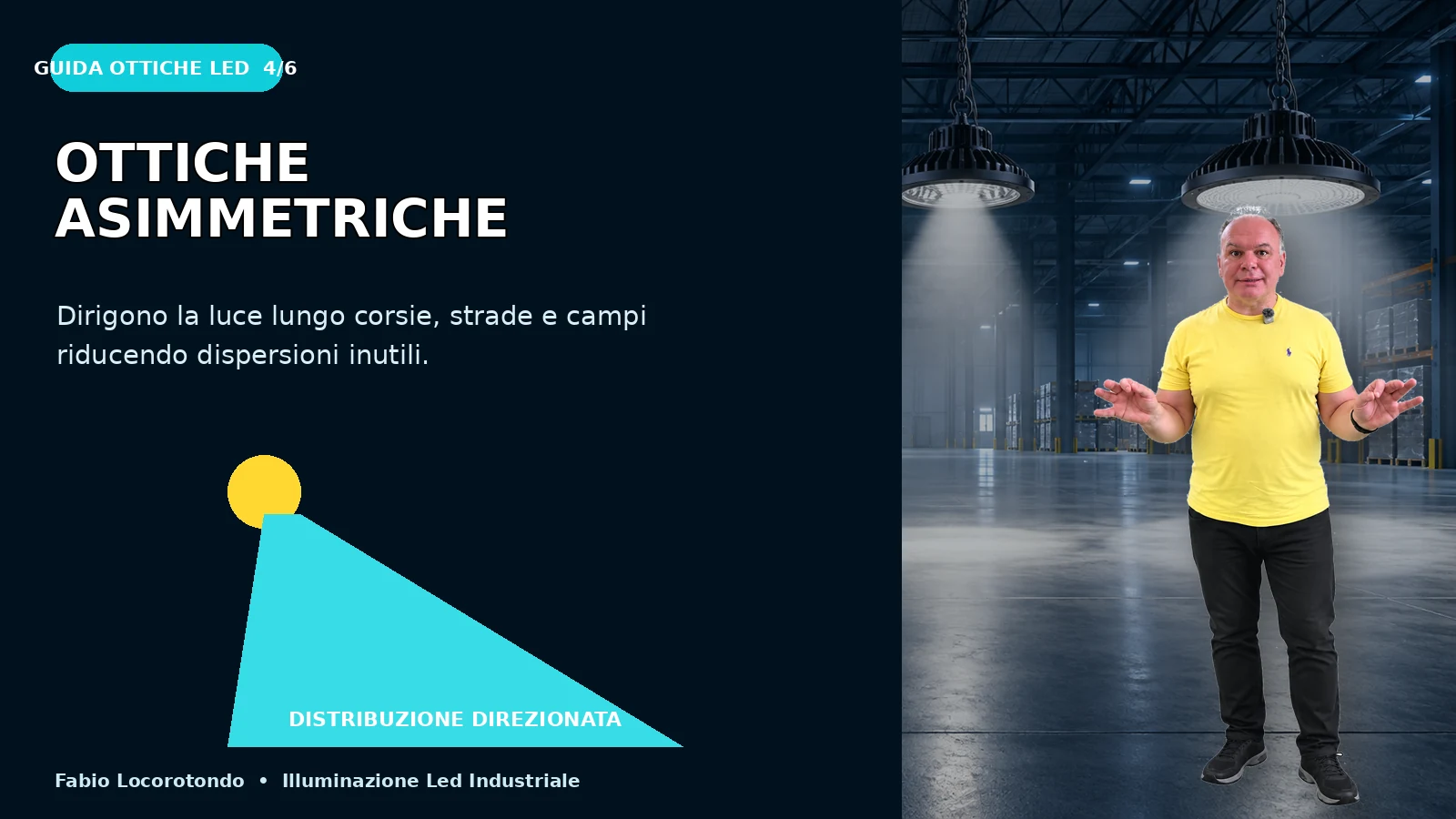

Orienta
Un’ottica asimmetrica invia luce dove serve: corsie, scaffali, carreggiate, facciate e impianti sportivi.

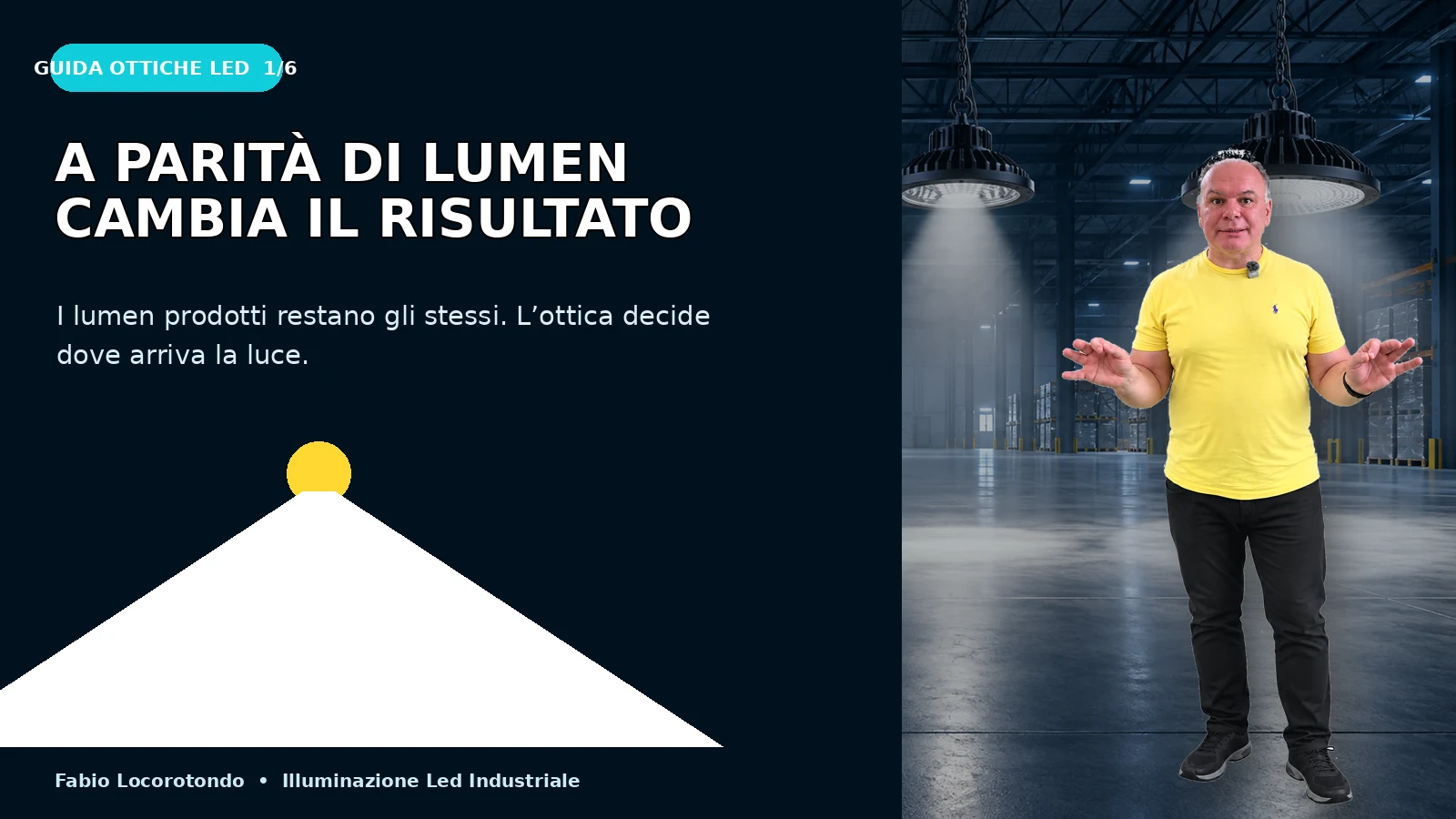

Lumen, lux e ottica: perché non sono la stessa cosa
I lumen indicano il flusso totale emesso; i lux misurano quanta luce arriva su una superficie. Due lampade con gli stessi lumen possono quindi generare valori di lux molto diversi sul piano di lavoro. Un fascio stretto concentra la luce in una zona più piccola; uno largo la distribuisce su una superficie maggiore. Nessuna delle due soluzioni è sempre migliore: è corretta quella coerente con il progetto.
Quale angolo scegliere?
| Distribuzione | Comportamento | Applicazioni |
|---|---|---|
| 10°–30° | Fascio concentrato e lunga portata | Grandi altezze, accento, sport |
| 40°–60° | Equilibrio tra profondità e copertura | Capannoni, aree operative, retail |
| 90°–120° | Copertura ampia a quote contenute | Ambienti bassi, zone diffuse |
| Asimmetrica | Distribuzione allungata o laterale | Corsie, strade, parcheggi e campi |
Attenzione: questi intervalli sono orientativi. Altezza, interasse, geometria del locale, riflettanze e attività svolta possono cambiare la scelta.
Gli errori più comuni
- scegliere soltanto in base a watt o lumen;
- considerare l’angolo nominale senza leggere la curva fotometrica;
- usare un fascio troppo stretto creando macchie luminose e zone buie;
- usare un fascio troppo largo disperdendo luce fuori dall’area utile;
- ignorare abbagliamento, uniformità e posizione dell’osservatore;
- non verificare la compatibilità tra LED, lente, temperatura e grado di protezione.
Ottica e abbagliamento
La distribuzione ottica influenza luminanze e direzioni di emissione, quindi anche il comfort visivo. L’UGR non dipende però dalla sola lente: contano dimensioni e luminanza dell’apparecchio, posizione, ambiente e punto di osservazione.
Perché serve una simulazione illuminotecnica
La simulazione con file fotometrico consente di confrontare ottiche diverse prima dell’installazione e verificare lux medi e minimi, uniformità, abbagliamento, numero di apparecchi, potenza installata e luce dispersa.
Come scegliere correttamente
- definire attività e livelli di illuminamento richiesti;
- rilevare dimensioni, altezza e superfici dell’ambiente;
- selezionare apparecchi con fotometrie IES/LDT affidabili;
- confrontare più ottiche nella stessa simulazione;
- verificare lux, uniformità, UGR e potenza complessiva;
- scegliere una soluzione manutenibile, con ottica e componenti sostituibili.
Ottiche LED: approfondimento per immagini
In questa sequenza Fabio Locorotondo spiega perché l’ottica è decisiva nel risultato illuminotecnico.
Domande frequenti sulle ottiche LED
Un’ottica stretta fa più luce?
No. Non aumenta i lumen: concentra maggiormente il flusso in un’area ridotta e può aumentare i lux nel punto considerato.
Più gradi significano più illuminazione?
No. Indicano un fascio più ampio; la luce viene distribuita su una superficie maggiore.
Si può cambiare l’ottica di una lampada LED?
Solo negli apparecchi progettati con ottiche intercambiabili e mantenendo compatibilità, tenuta e sicurezza.
Qual è l’ottica migliore per un capannone?
Dipende da altezza, interasse, scaffalature e attività. Nelle corsie possono essere più adatte ottiche ellittiche o asimmetriche.
La scelta dell’ottica può ridurre i consumi?
Sì, indirettamente: dirigendo meglio la luce utile, il progetto può raggiungere gli obiettivi con meno potenza o meno apparecchi.
